海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈（壁掛）

一、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈（壁掛）概述：

海灣HW-BLJC-1OEⅡ0.5W-VN451AE標志燈通常安裝于室內，具有以下工作狀態：1 常亮—正常狀態；2 閃亮或定向閃亮—應急狀態；3 定向—雙向標志燈指向一側； 4 熄滅—指示關閉。

具有語音功能的安全出口標志燈，在應急狀態有“這里是安全出口”的語音提示，循環播放。 HW-BLJC-1OEⅡ0.5W-VN451AE標志燈通過信號總線接入應急照明分配電裝置；受應急照明控制器的控制及管理。HW-BLJC-1OEⅡ0.5W-VN451AE標志燈采用電子編碼方式，可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。

二、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈（壁掛）技術參數：

1. 工作電壓：信號總線電壓：36V；允許范圍：20V～36V

2. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定

3. 故障檢測：光源出現短路、斷路時，標志燈發送故障信號

4. 閃光頻率：1Hz±10%

5. 編碼方式：采用電子編碼方式，占用一個地址

6. 使用場所：室內

7. 使用環境：溫度：0℃～+55℃ 相對濕度≤95%，不凝露

8. 殼體材料和顏色：不銹鋼（本色）

9. 重量：大約 0.6kg

10. 防護等級： IP30

11. 執行標準：GB 17945-2010

三海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈（壁掛）結構特征：

1. HW-BLJC-1OEⅡ0.5W-VN451AE標志燈按安裝方式可分為吊裝標志燈和壁掛標志燈 2 大類，外形示意圖如圖 49 所示。

2. HW-BLJC-1OEⅡ0.5W-VN451AE標志燈工作原理：標志燈正常處于常亮狀態，當發生緊急情況時，轉入應急狀態，應急狀態時閃亮（具有語音功能的指示燈播放語音提示內容），雙向標志燈可選擇使用雙側指向或單側指向（只需要使用一側指向時，另一側可單獨關閉）。

四、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈（壁掛）安裝與接線：

警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。

 安裝：

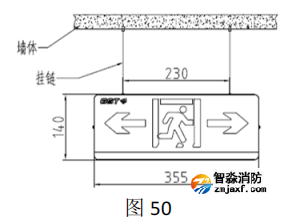

吊裝標志燈具安裝示意圖參見圖 50 所示，以雙向?yàn)槔?/span>

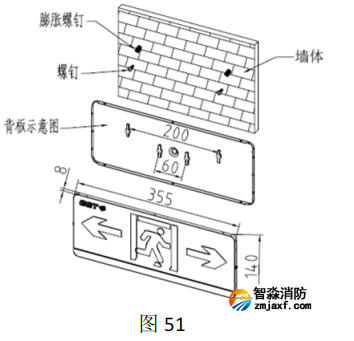

壁掛標志燈具安裝示意圖如圖 51 所示，以雙向?yàn)槔?br/>

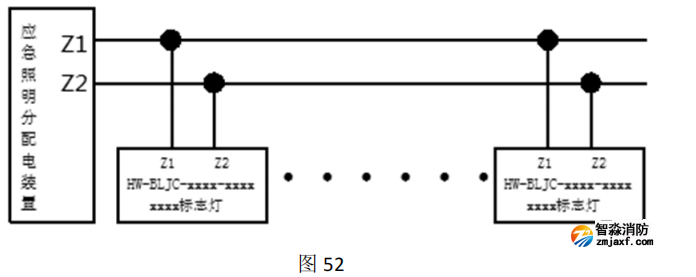

接線說明如圖 52 所示：

白色電纜：信號總線，無極性，對應分配電裝置的 Z1，Z2；

推薦使用截面積≥2.5mm2的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等 不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
