機電安裝工程的消聲減振對象包括設備和管道兩方面，既要防止包括制冷機組、空調機組、水泵、風機等設備產生較大振動和噪聲，也要防止管道傳播設備及自身產生的振動和噪聲。本文從設施及工藝兩個方面，總結了機電安裝工程在水泵、空調機組、排風排煙機組、冷凍機組、管道各專業上的常用消聲減震做法，全面！



一

消聲減振設施

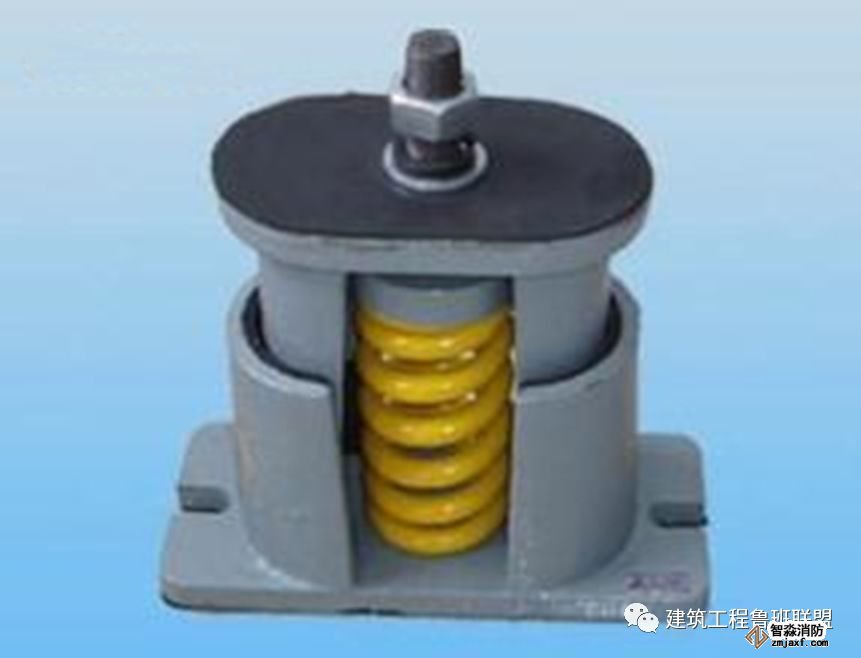

· 自立式彈簧隔振器

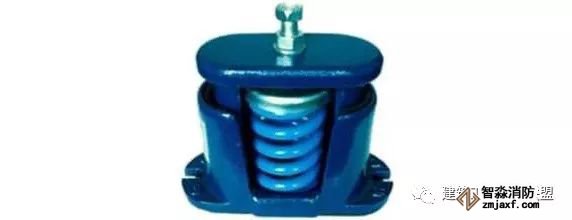

· 限位式彈簧隔振器

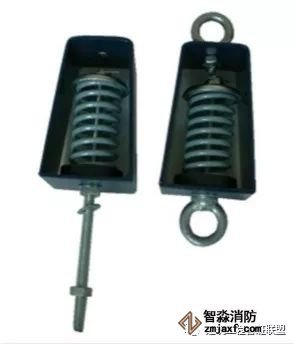

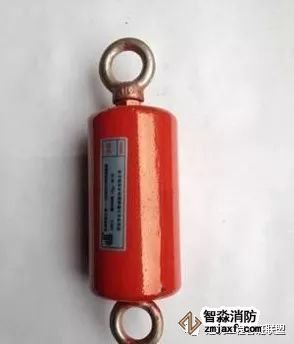

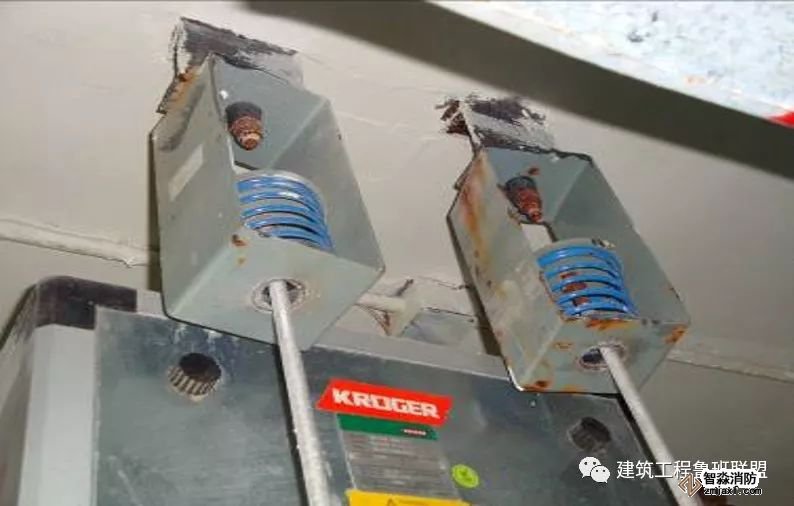

· 防振吊鉤

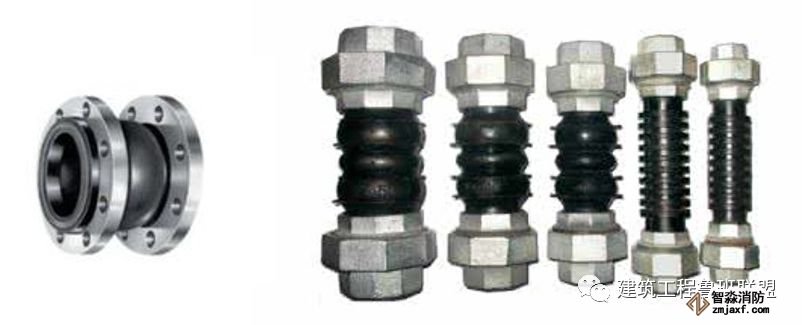

· 聚氯丁橡膠水管柔性接頭

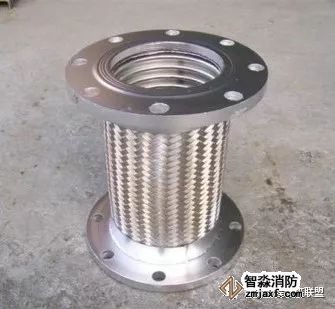

· 不銹鋼水管柔性接頭/連接器

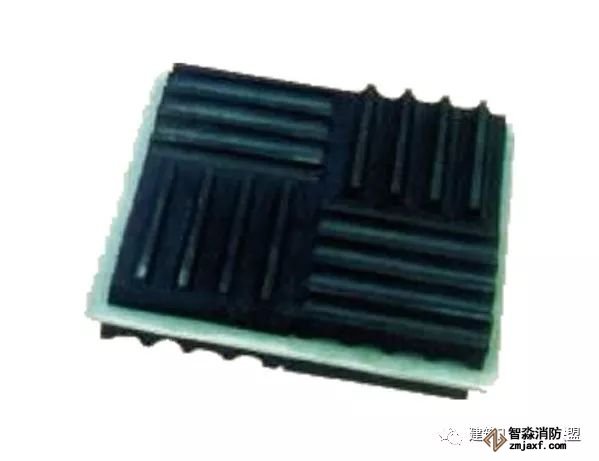

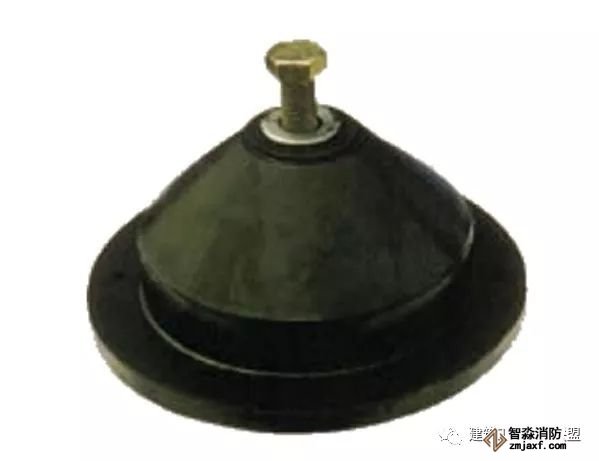

· 防振墊片

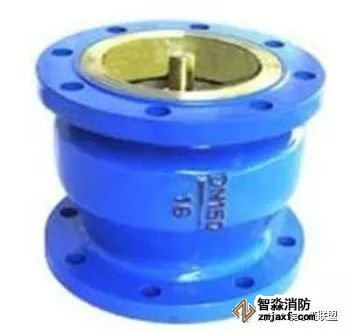

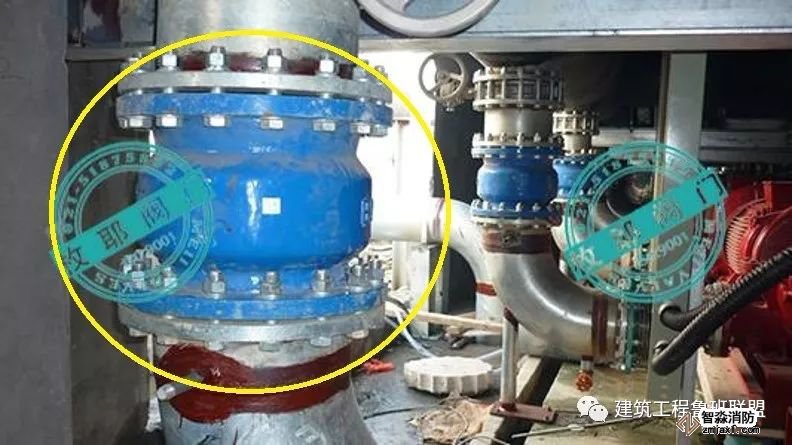

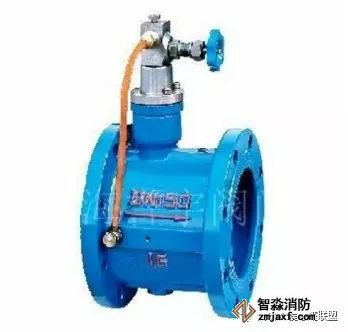

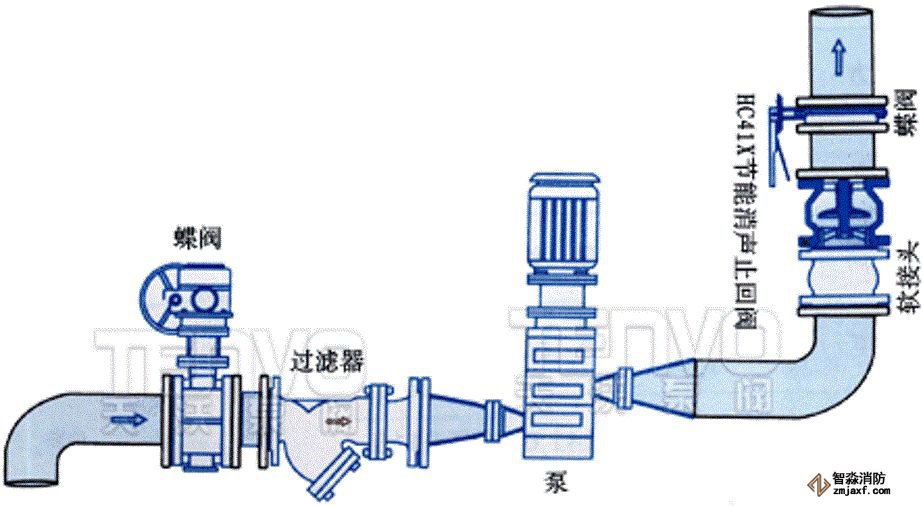

· 消聲止回閥

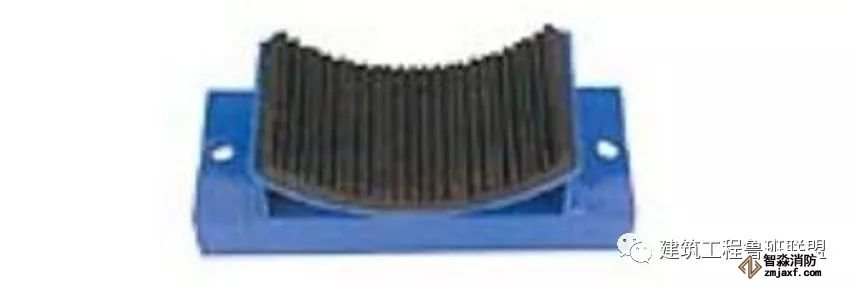

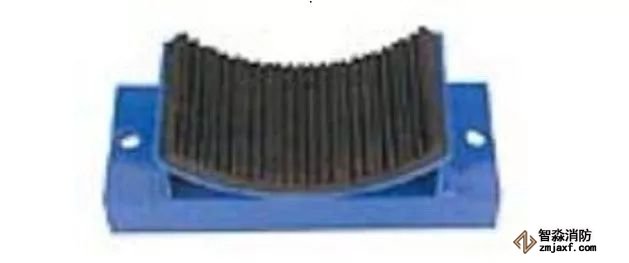

· 管路DT型減振器





· 風管柔性接頭

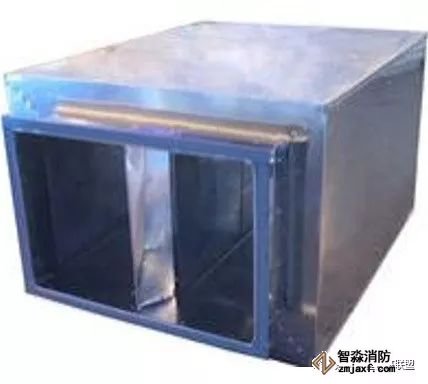

· 消聲器或者消聲靜壓箱







二

消聲減振工藝



 1

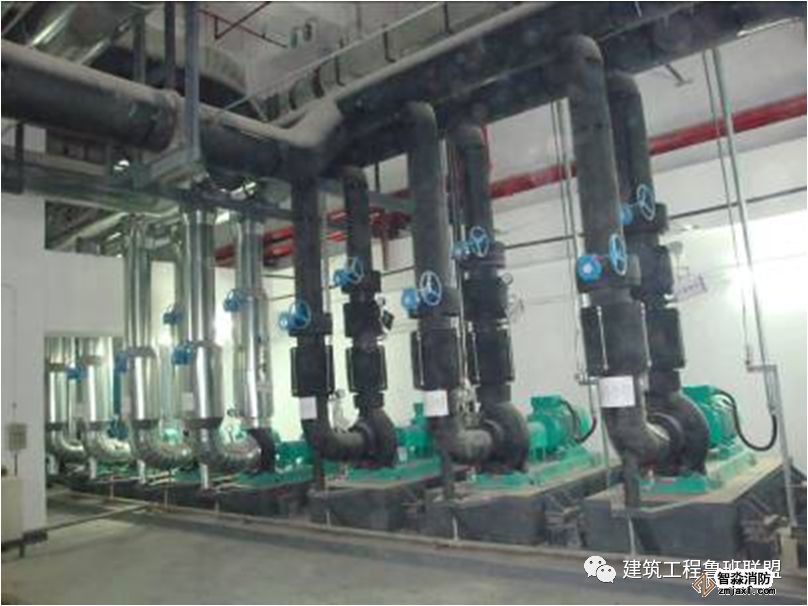

水泵消音隔振處理

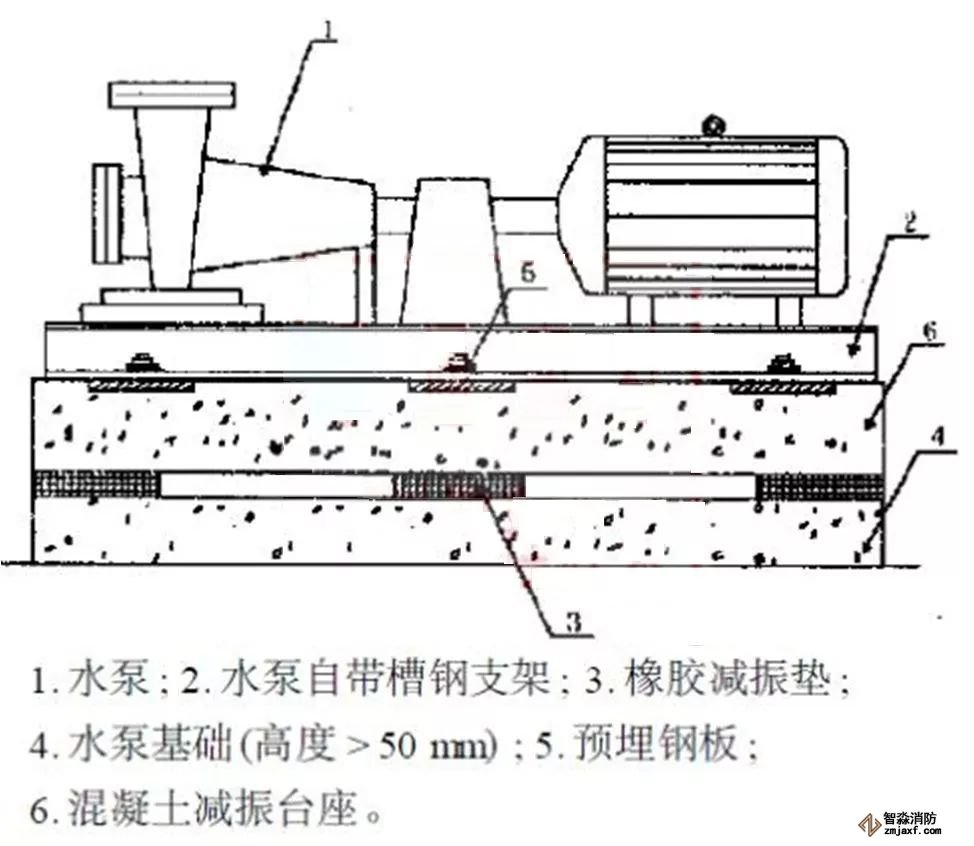

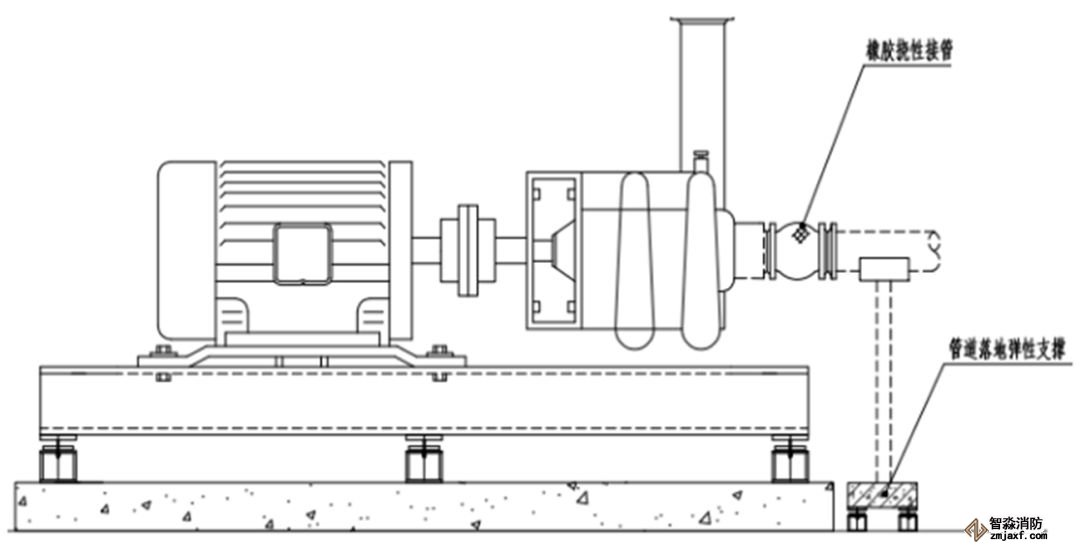

臥式水泵隔振處理圖

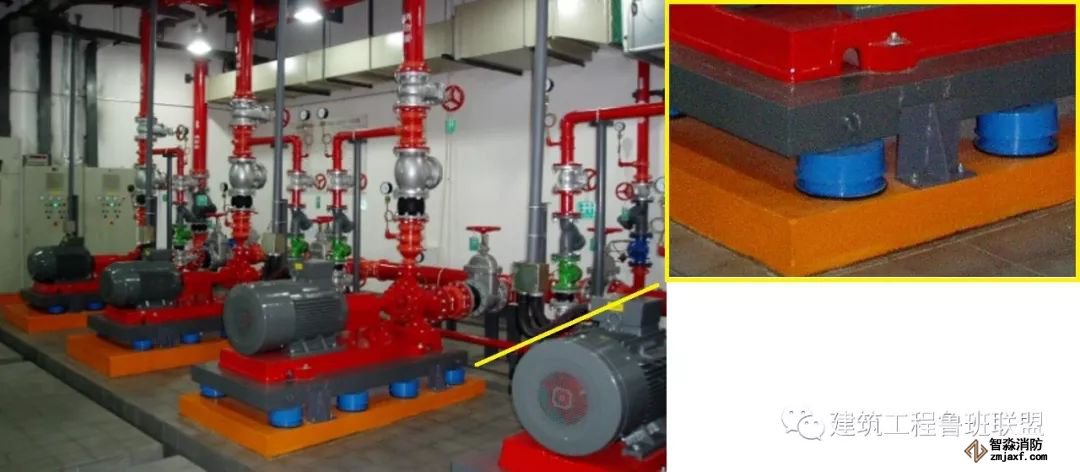

水泵減震臺座減震形式

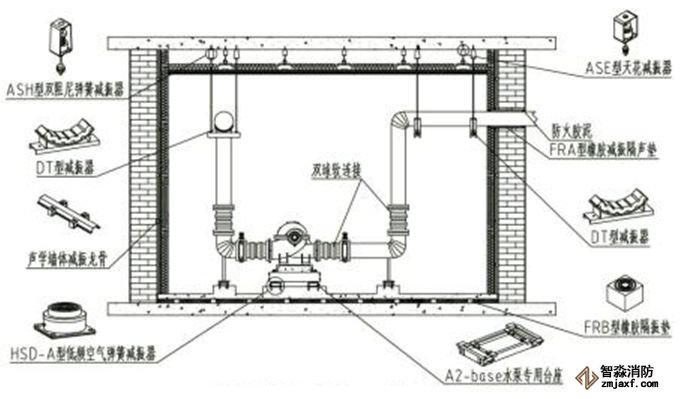

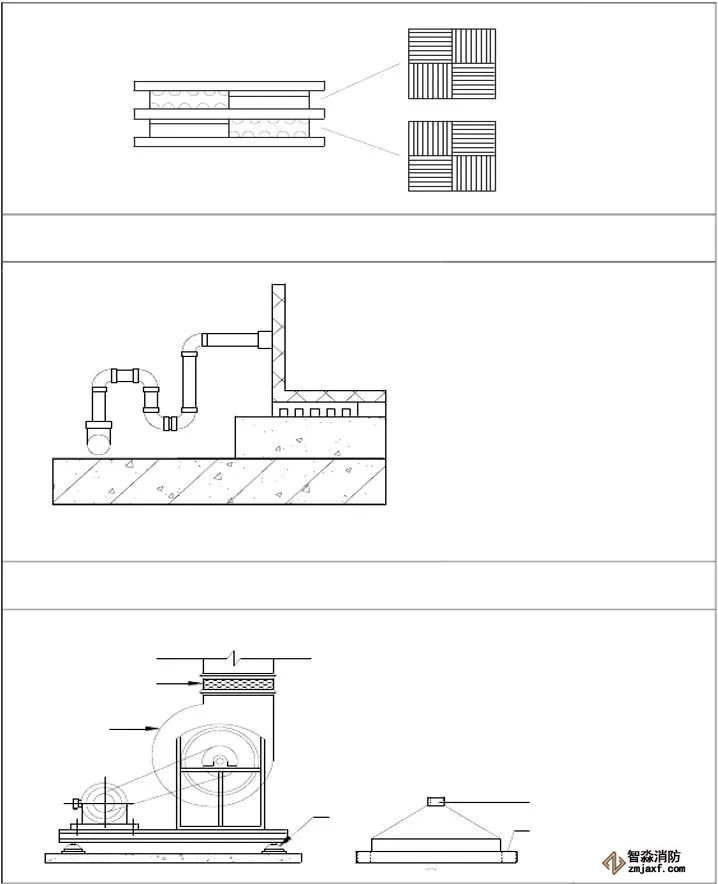

泵房隔振示意圖



浮筑基礎

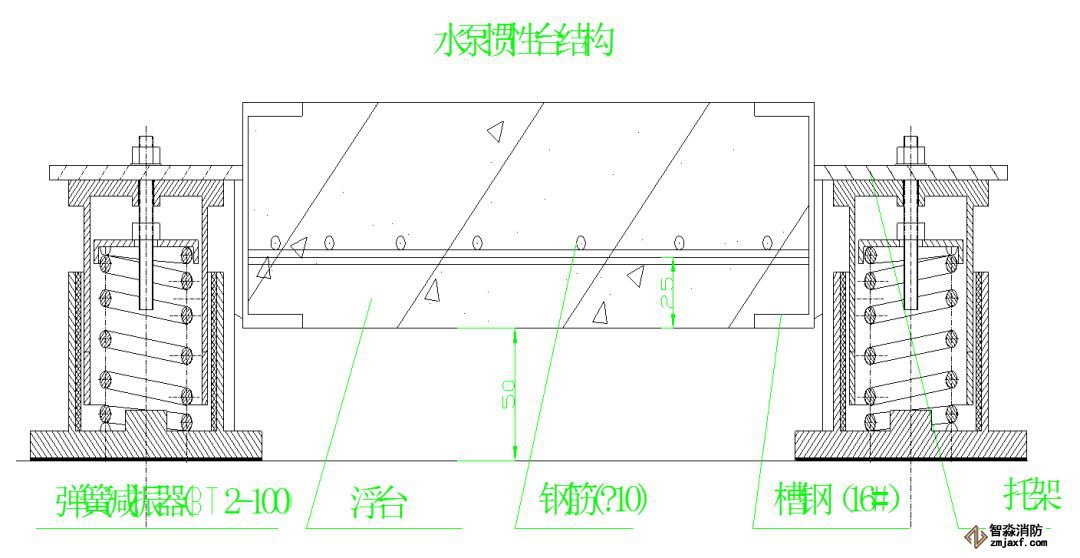

用混凝土制作水泵慣性塊與減震器固定在一起

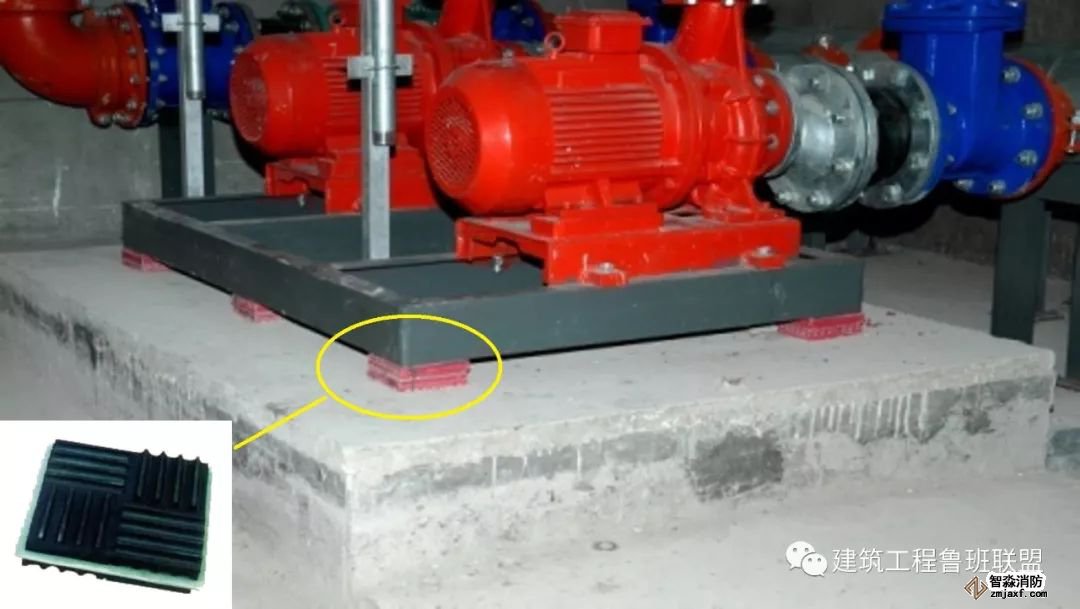

設備底部橡皮減震墊塊設置

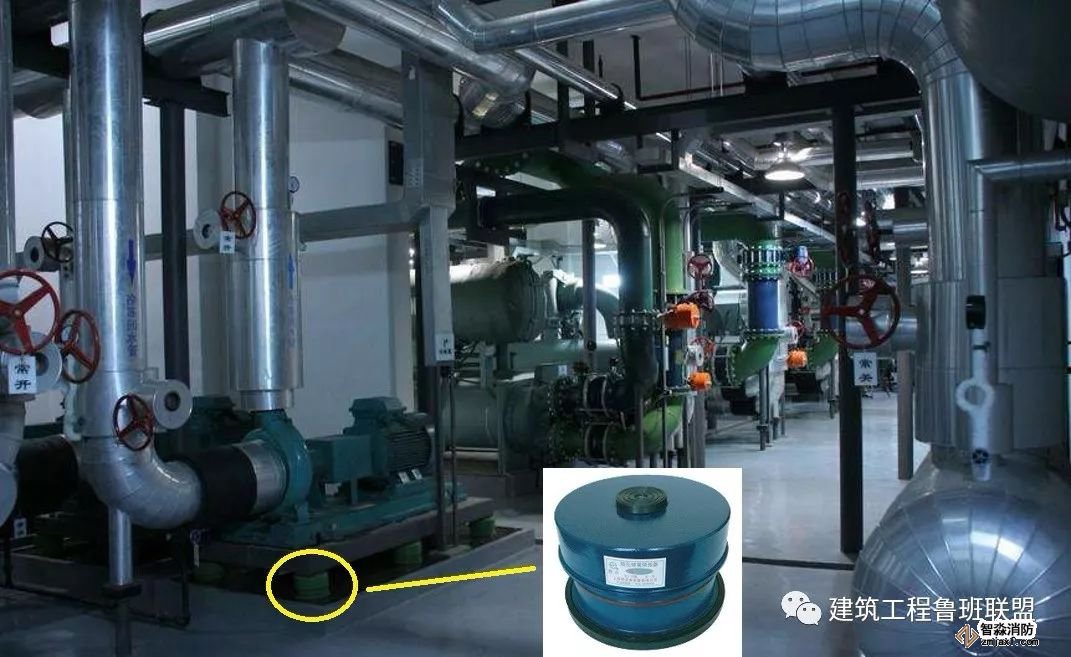

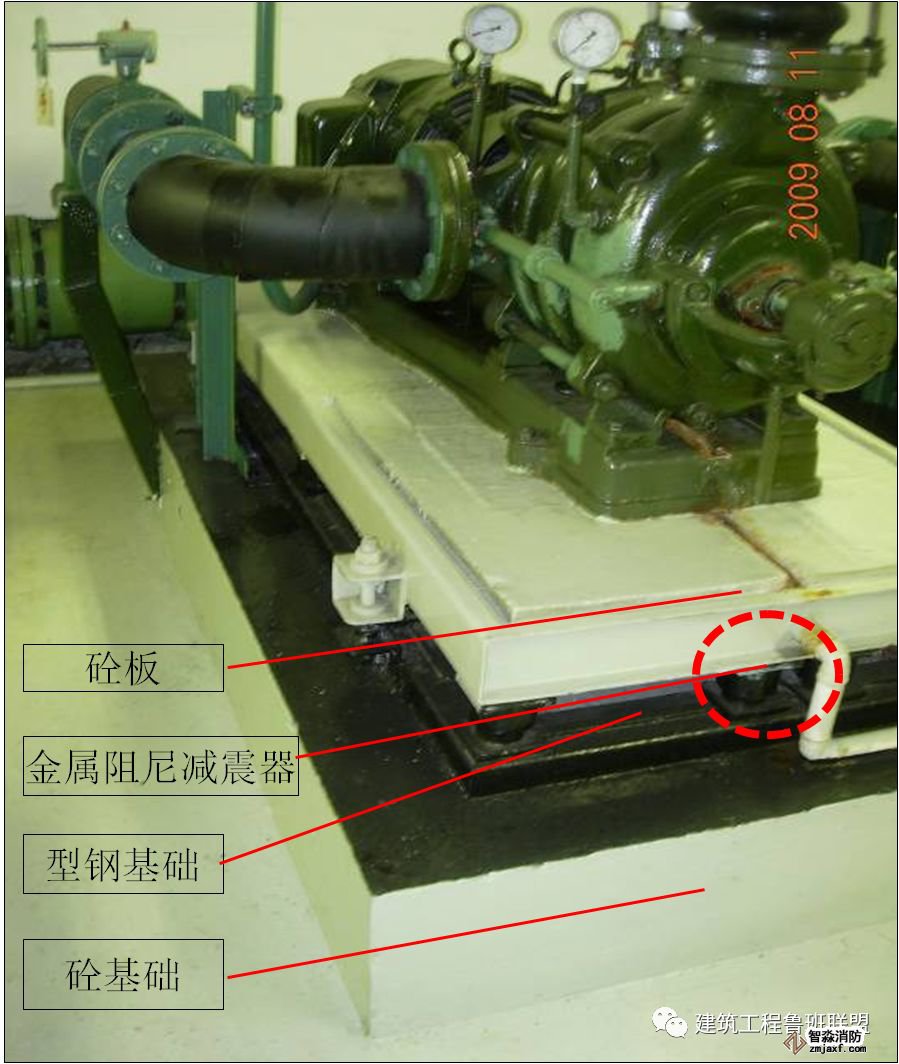

金屬阻尼減震器

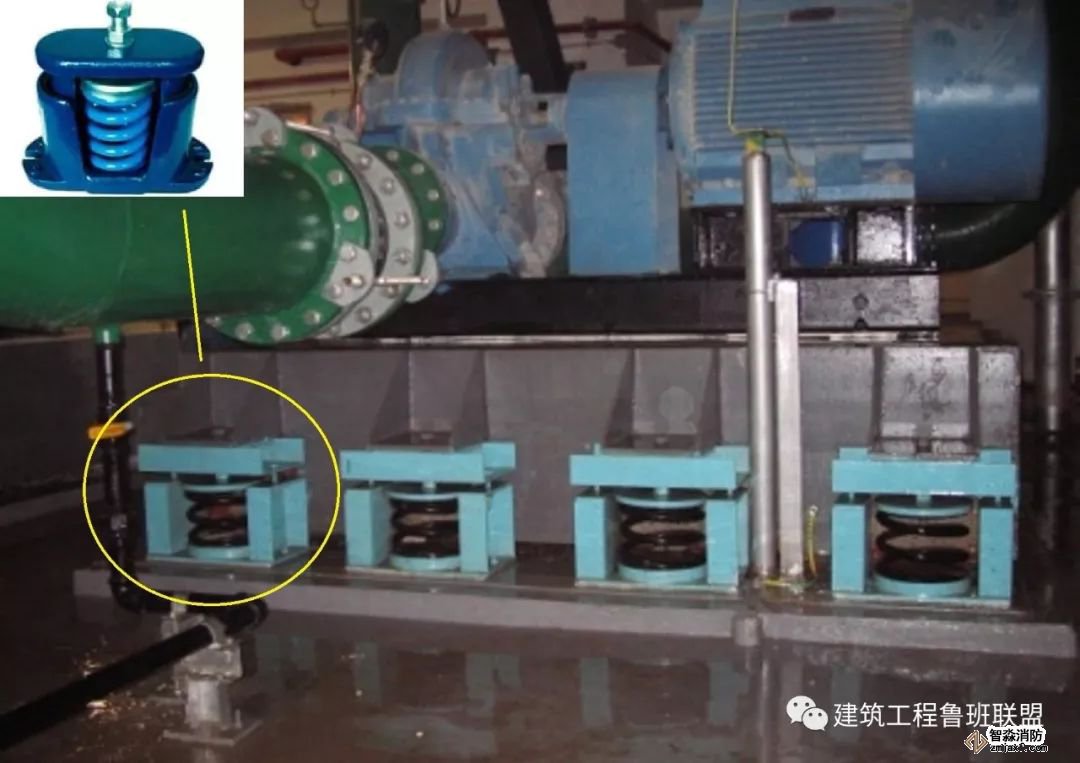

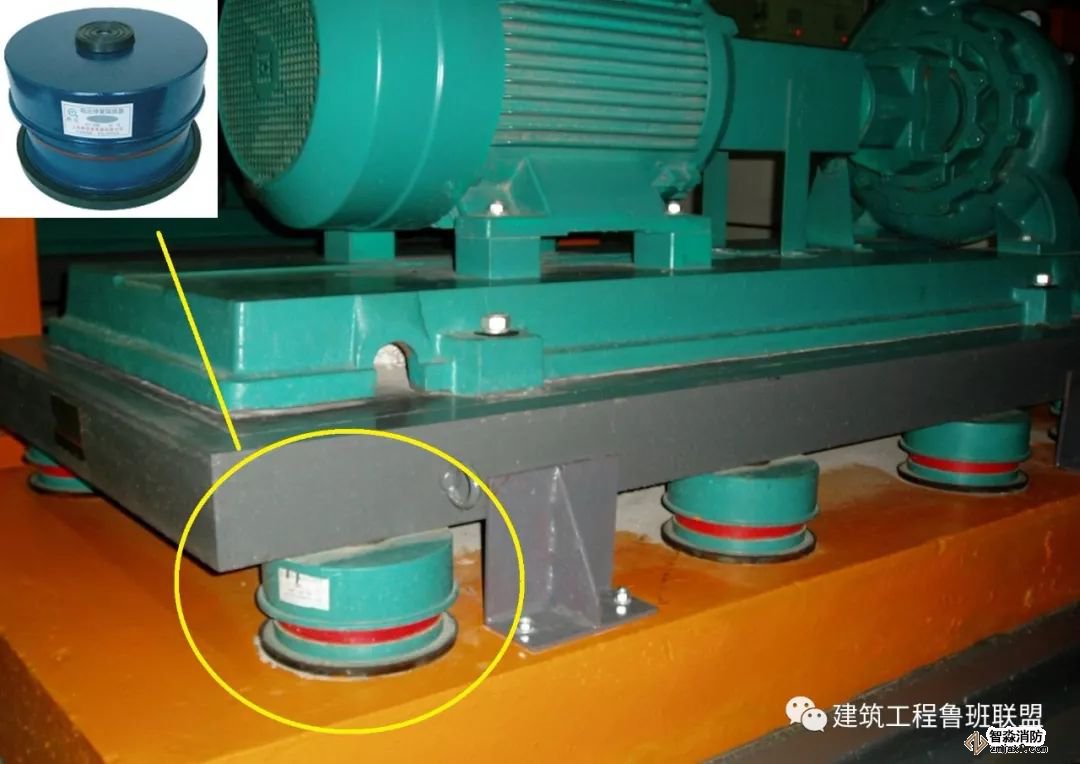

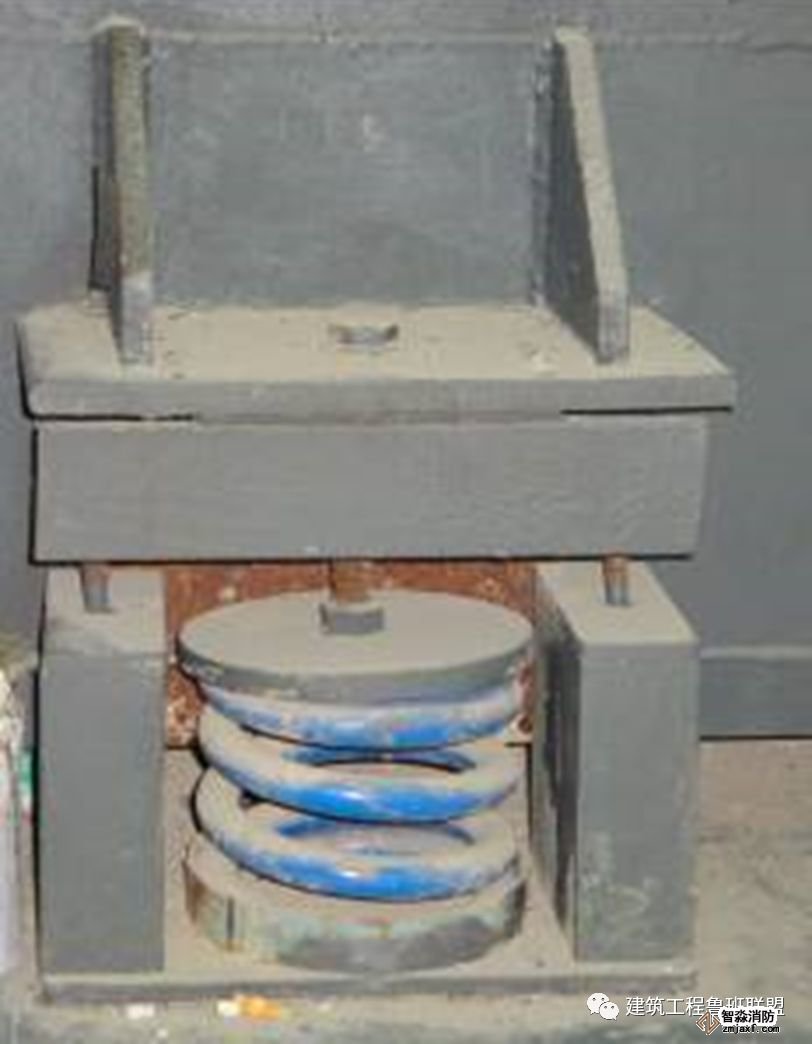

設備底部阻尼彈簧減震器設置



設置在設備底板兩側防位移的“靠山”

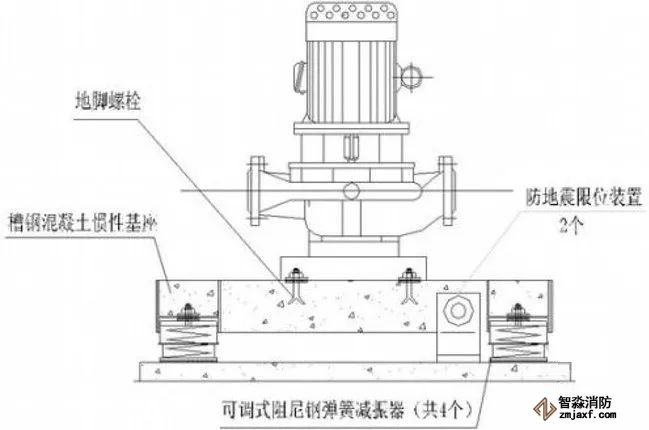

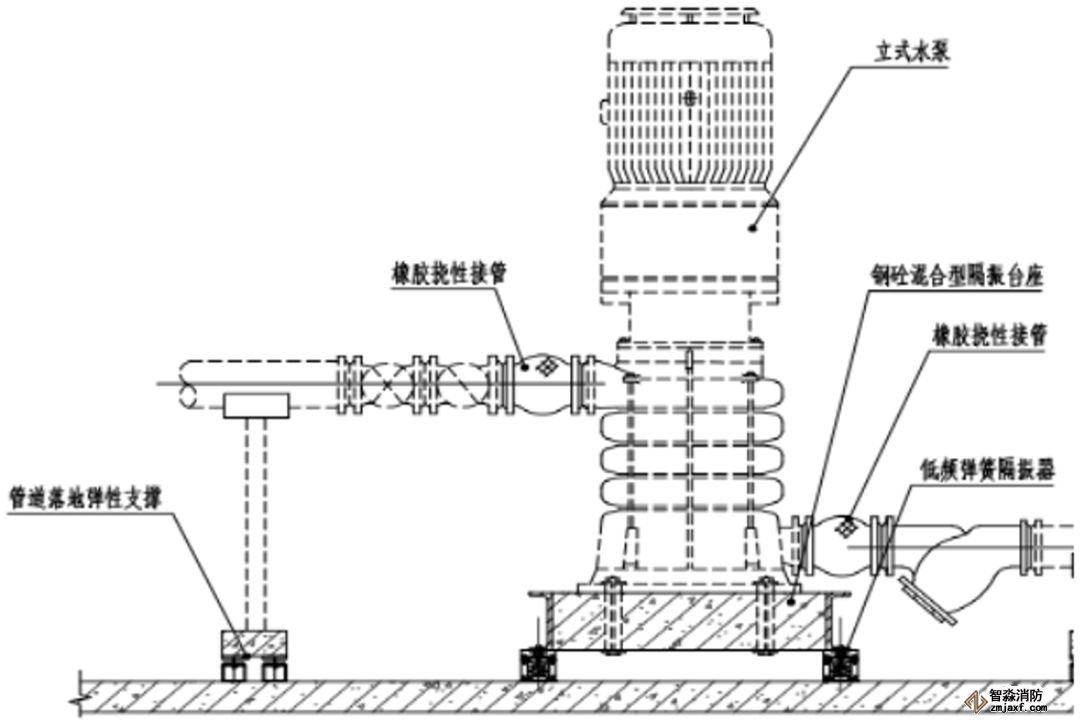

立式水泵隔振處理圖

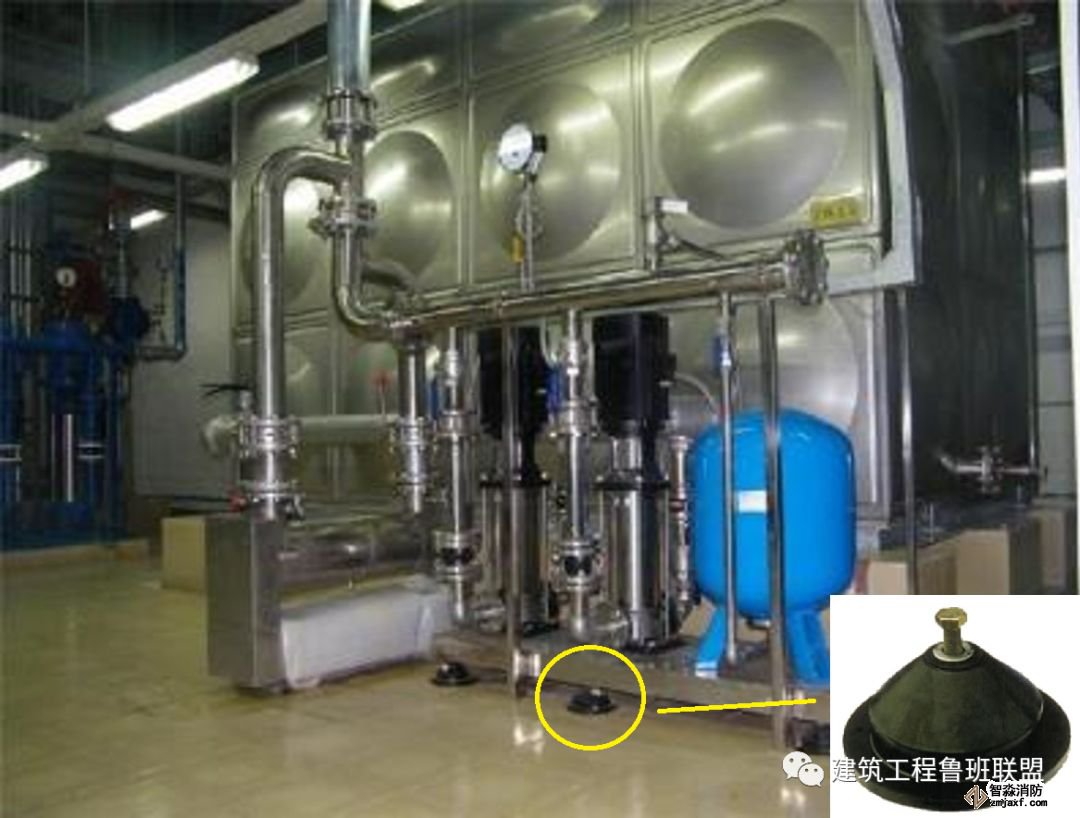

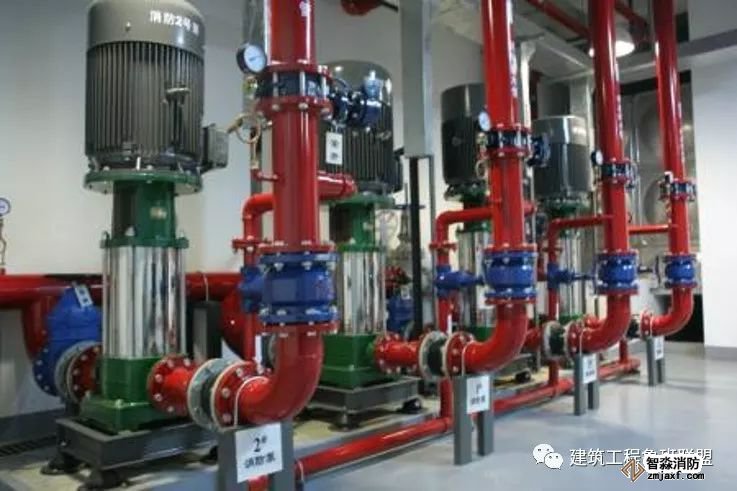

變頻供水系統減振處理



 2

空調機組消音隔振處理

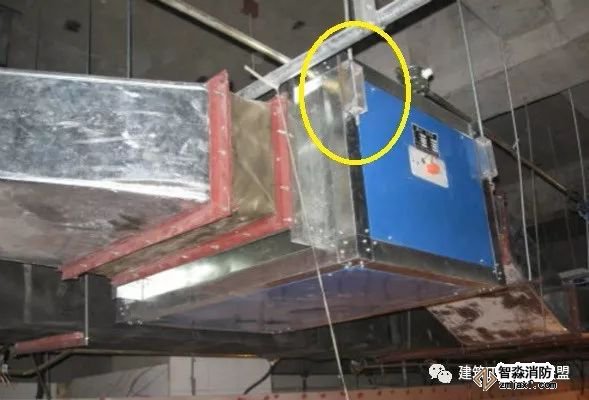

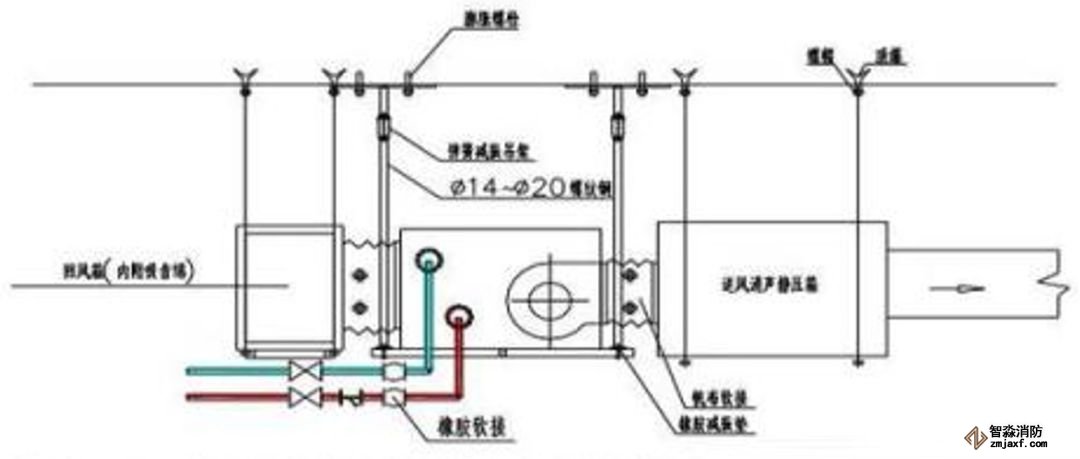

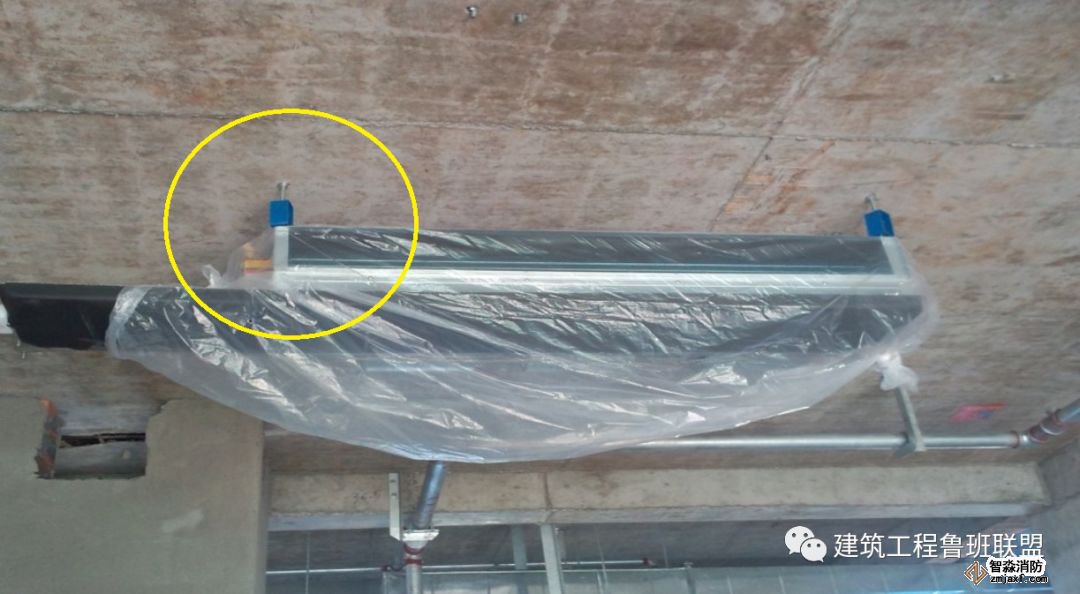

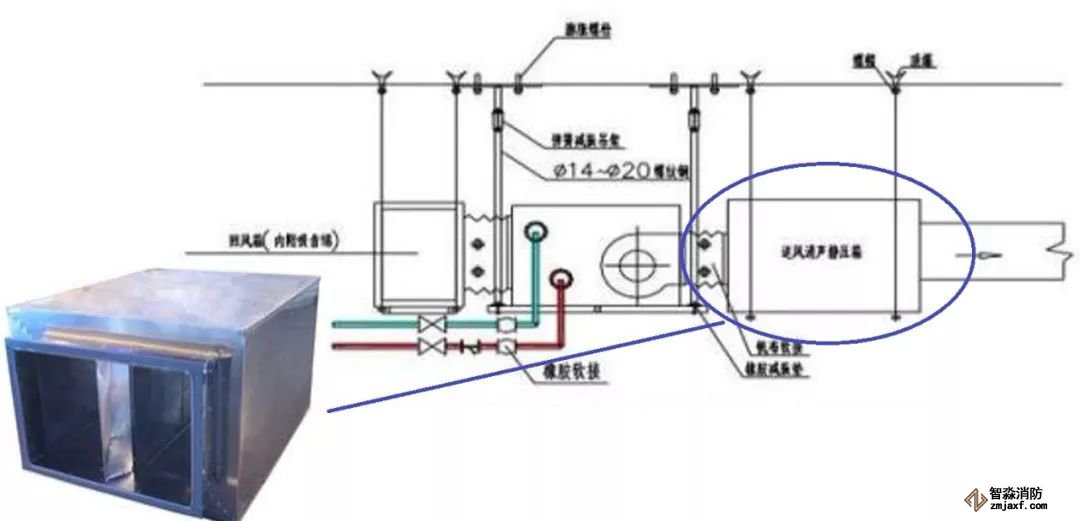

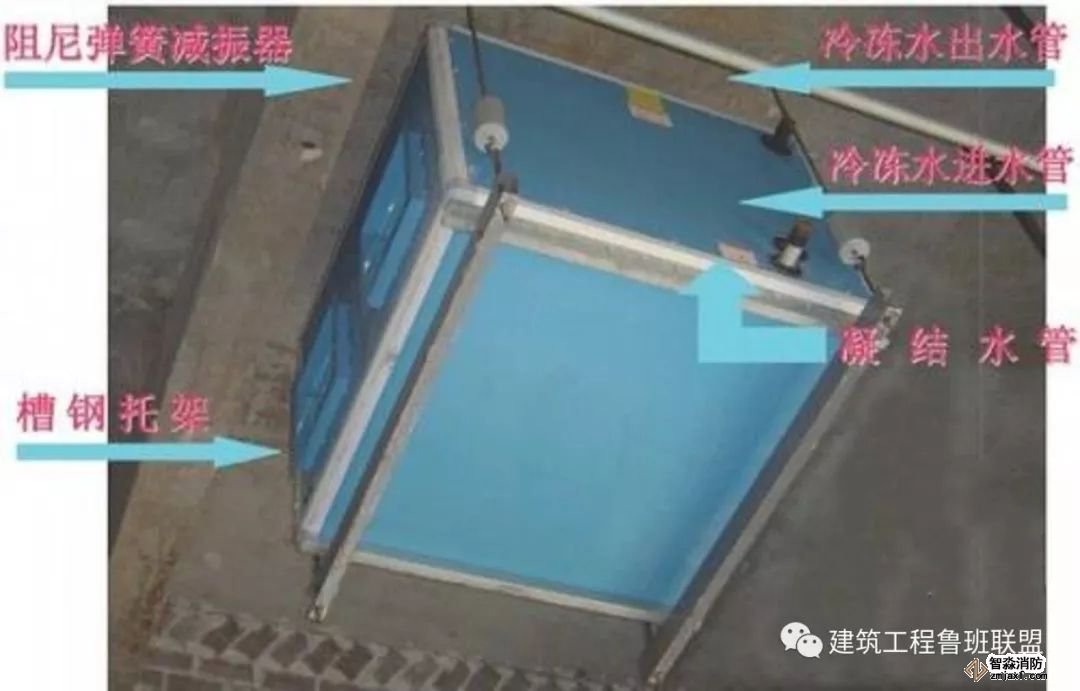

· 吊裝式空調機組減振處理





備注：風量大于8000m³/h的機組不宜采用吊頂式安裝方式，推薦采用落地放置，否則應采取嚴格的減噪措施。











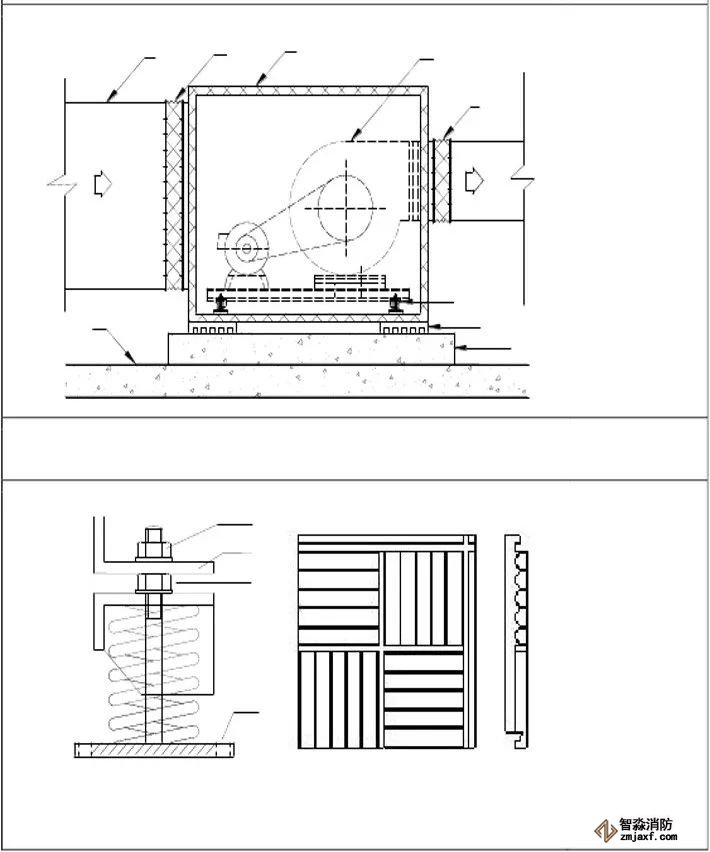

· 落地式空調機組減振處理

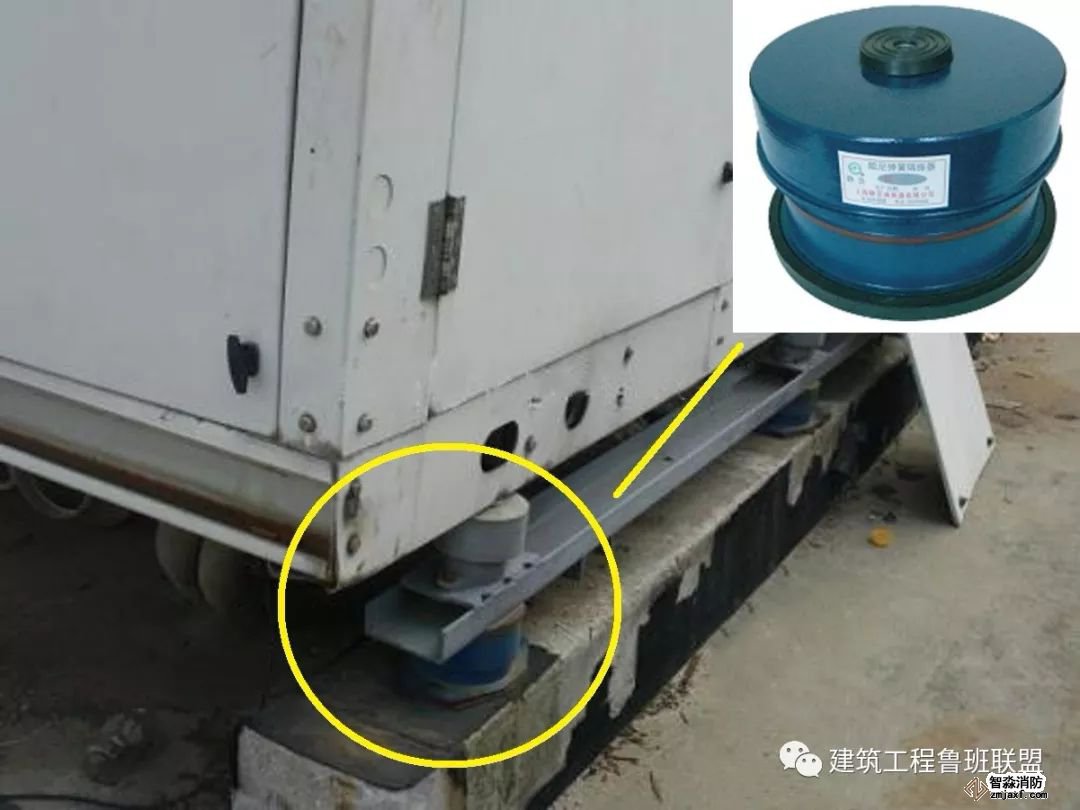

設備底部阻尼彈簧減震器設置



 3

排風排煙機消音隔振處理

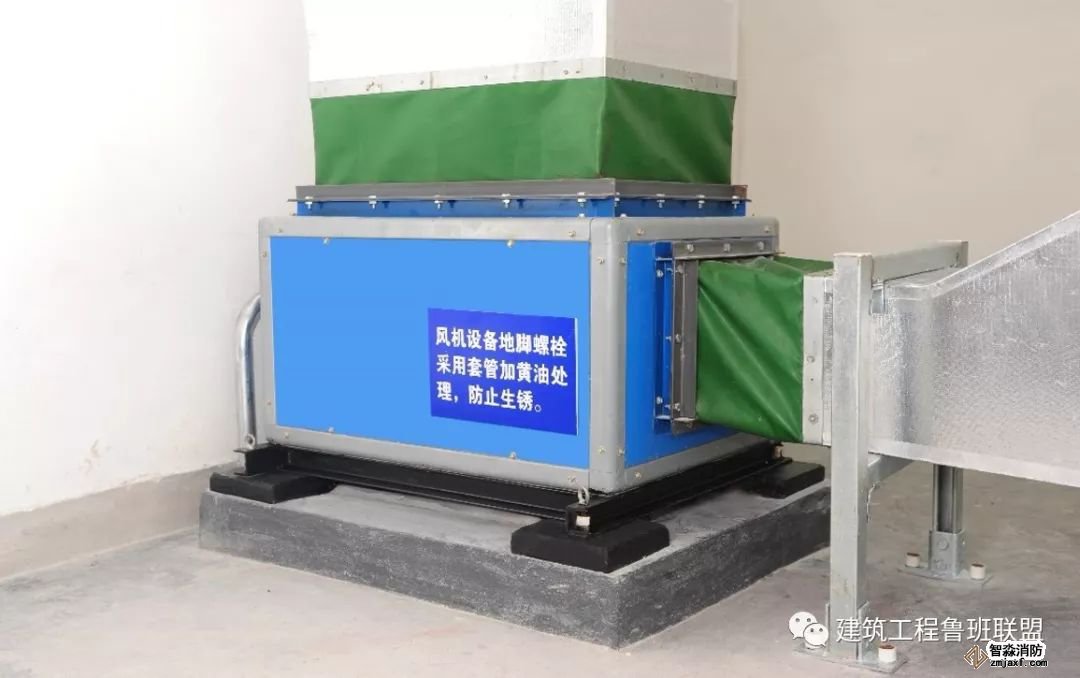

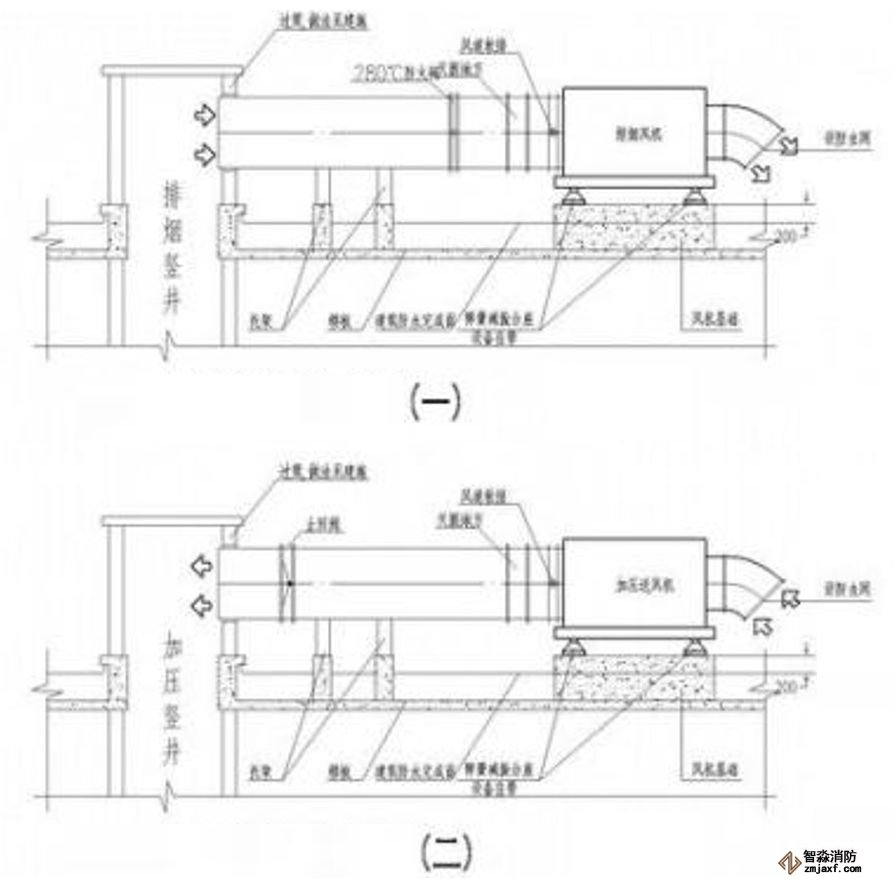

· 落地式風機

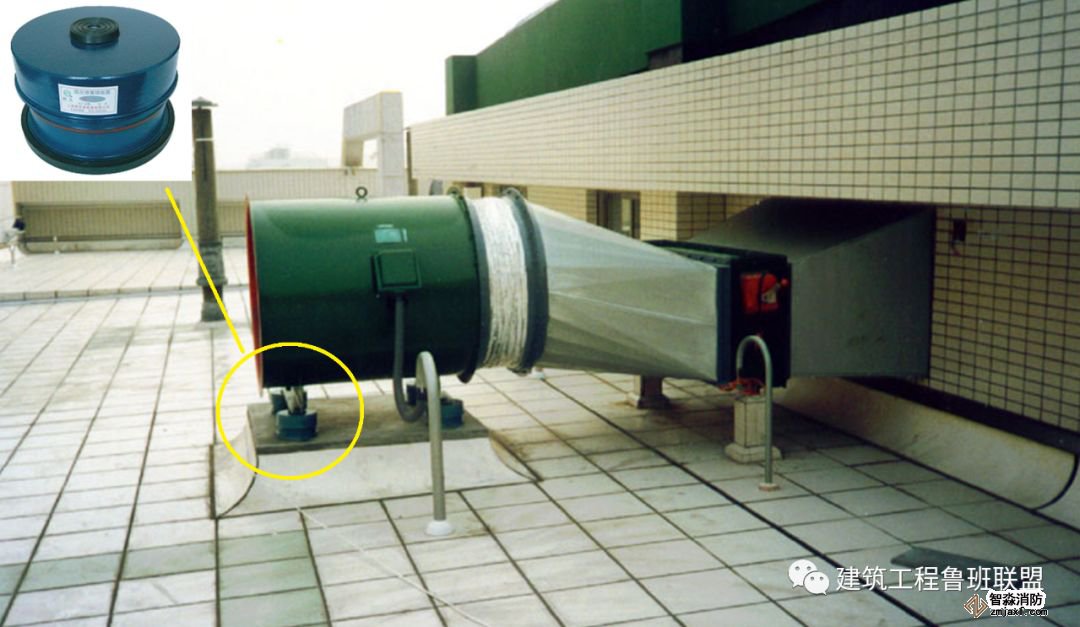

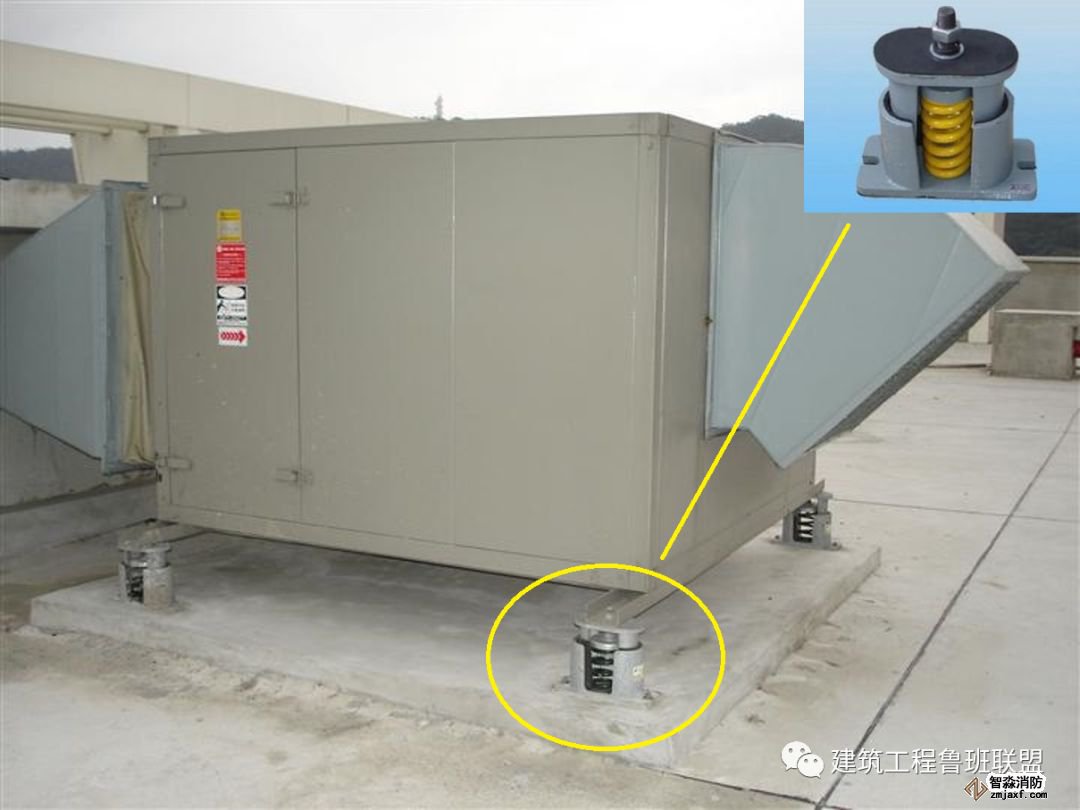

屋頂落地式風機安裝示意圖



彈簧隔振器

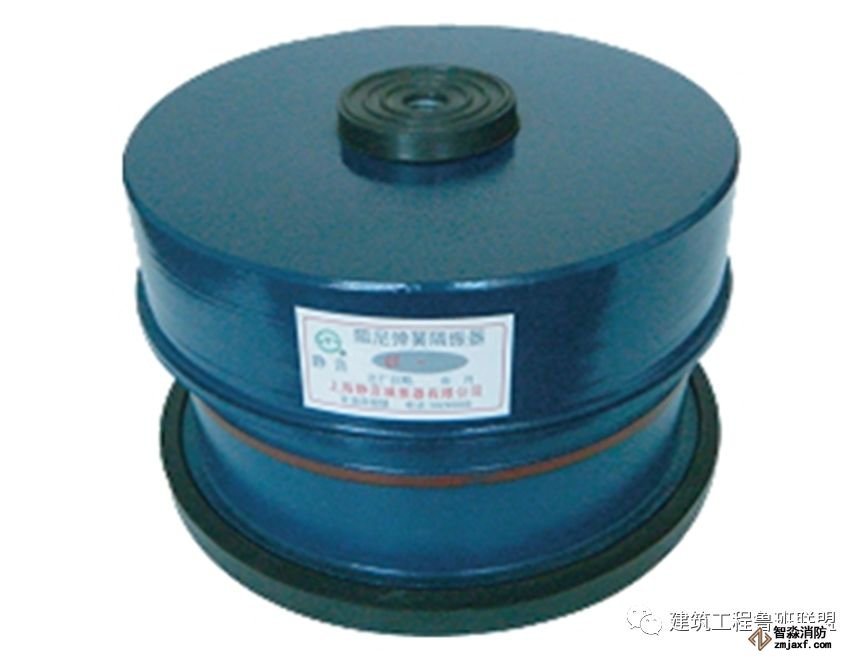

阻尼彈簧減震器

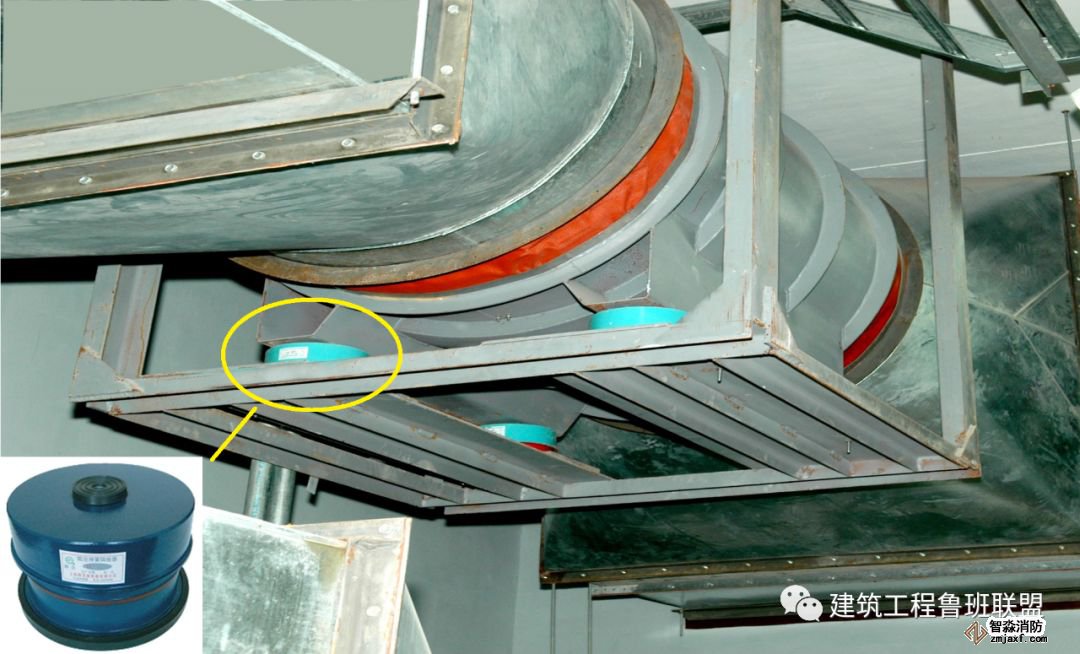

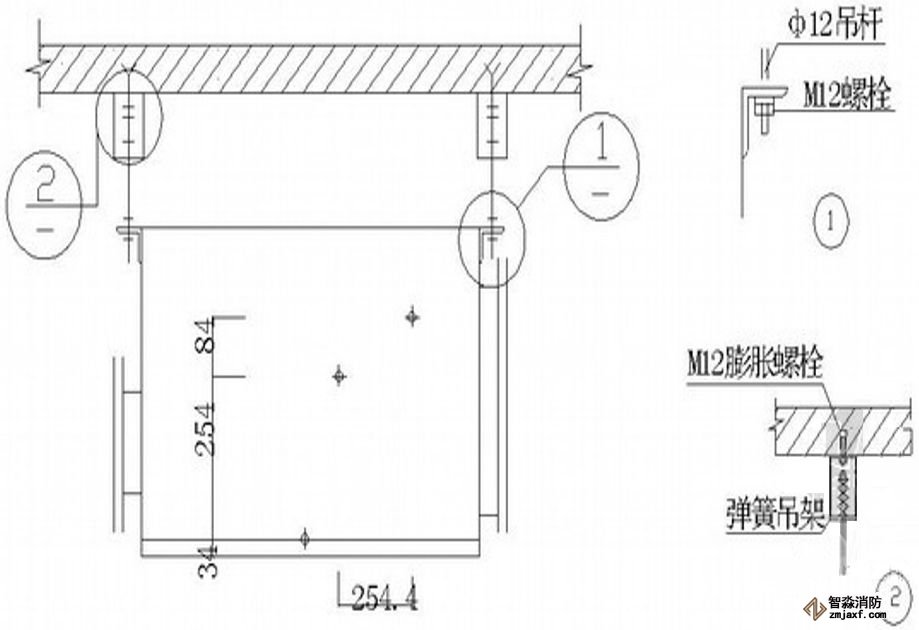

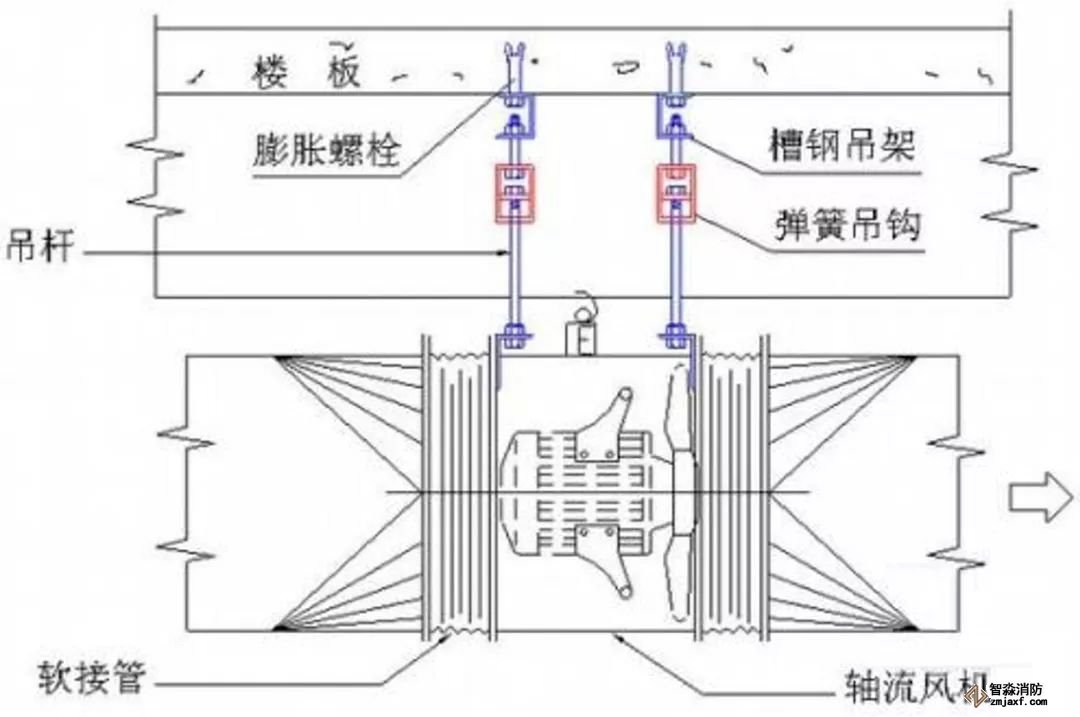

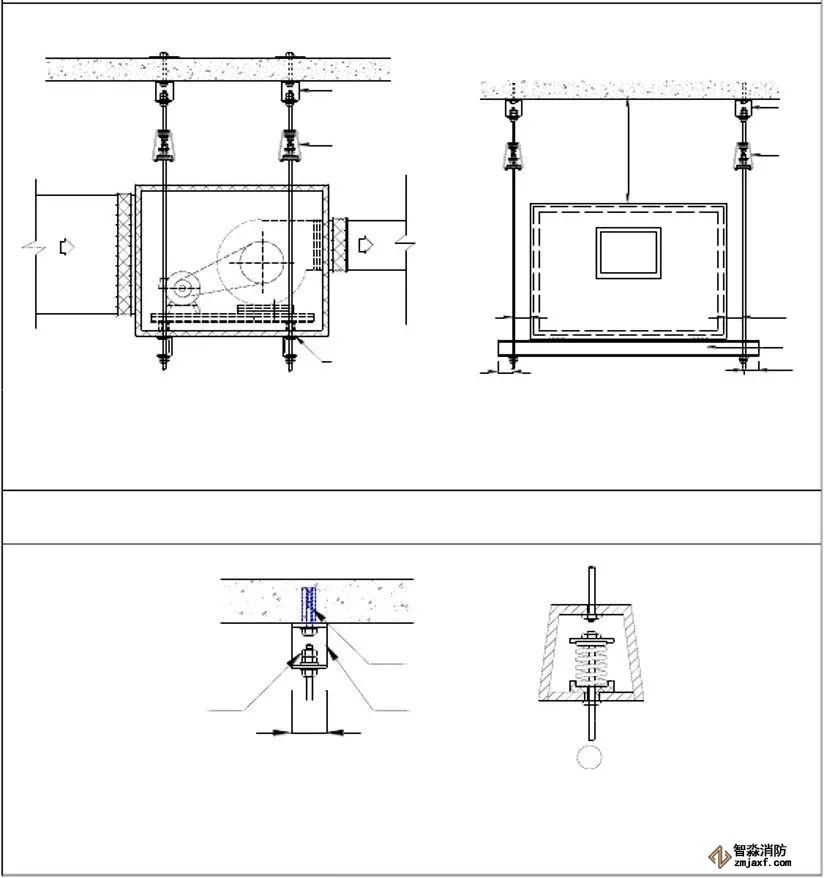

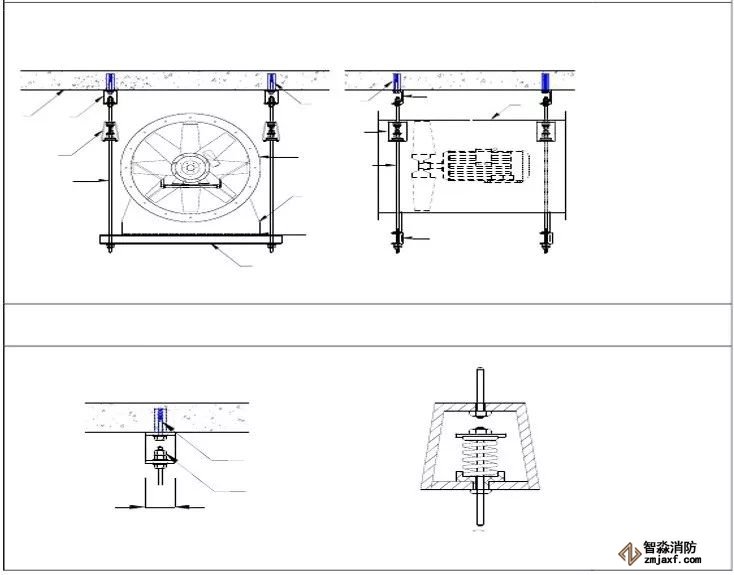

· 吊式軸流風機安裝





· 軸流風機防振吊鉤

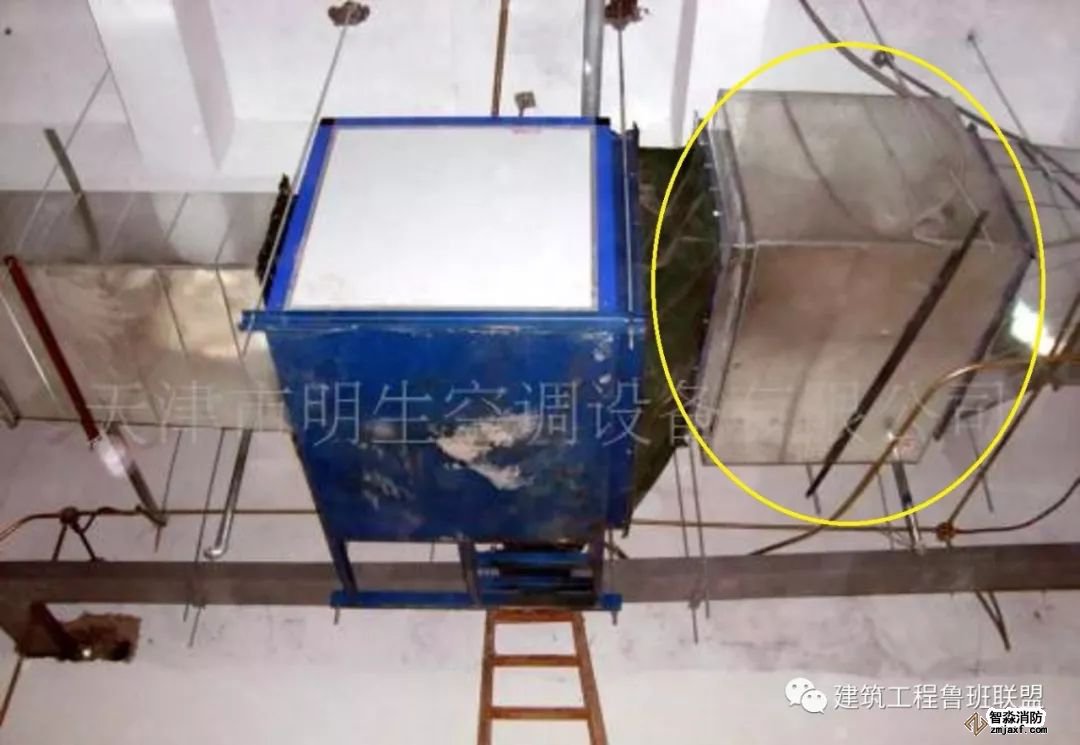

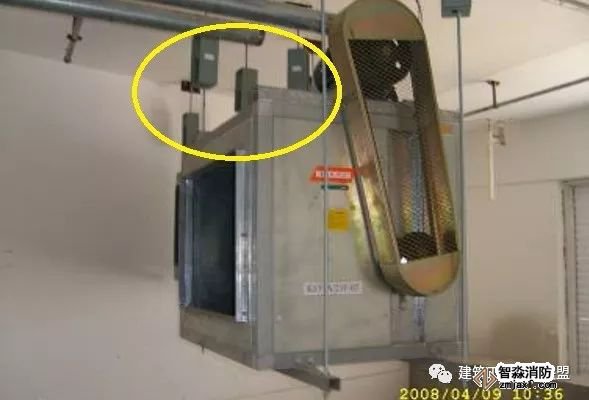

· 吊式風機箱安裝





· 風機震動噪音處理







為防止軸流風機工作時擺動，用槽鋼做成框架固定在樓板上，圖為排風兼排煙風機下部設置阻尼彈簧減震器



 4

冷凍機組消音隔振處理

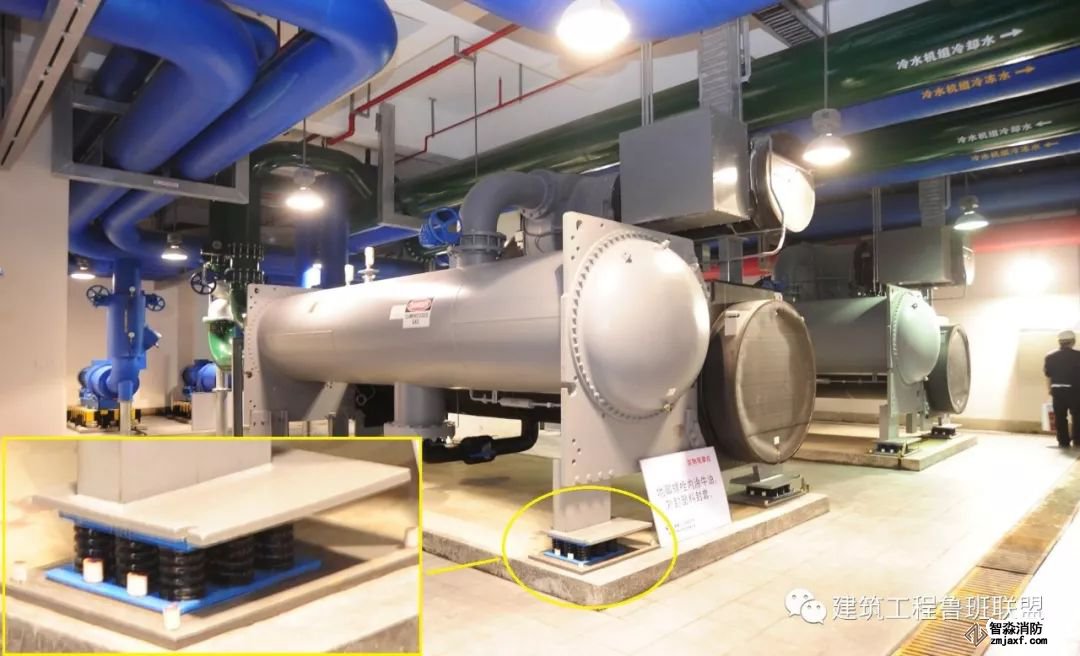

設備底部金屬彈簧減震器設置

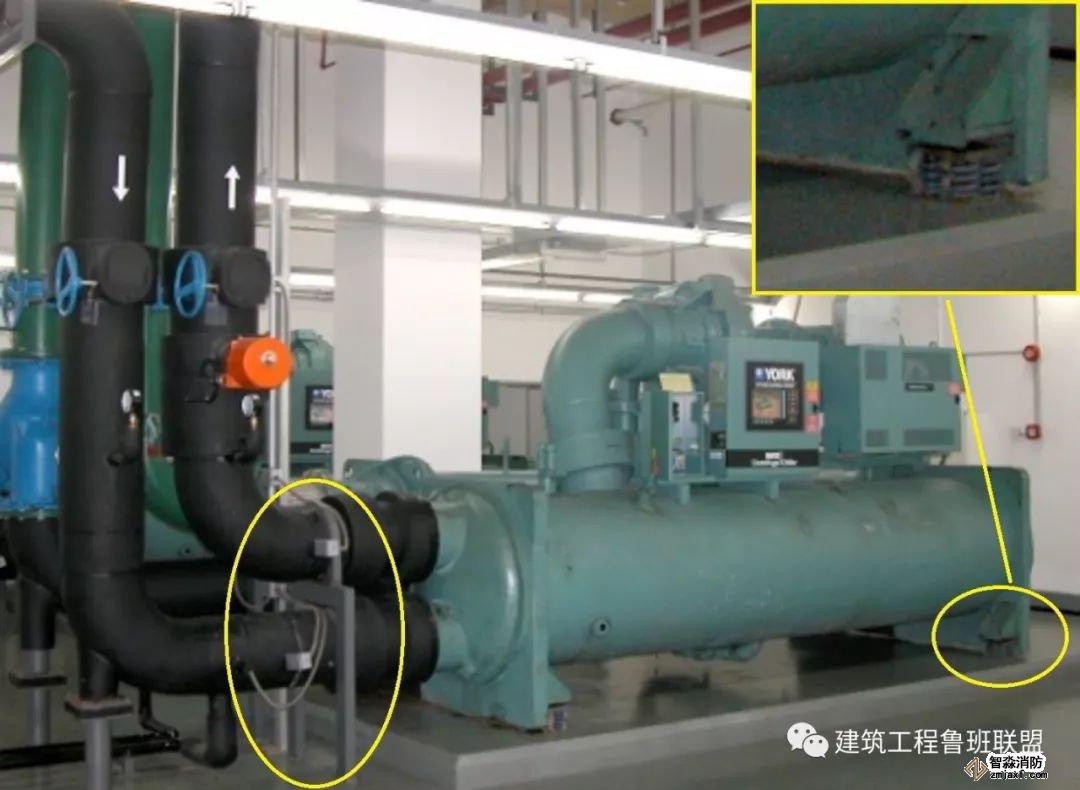

冷水機組底座設置彈簧減震器，落地支架應安裝在柔性短管的后側



在彈簧減震器下部設置水平度調整鋼板，便于設備一次就位



 5

設備管道減振降噪

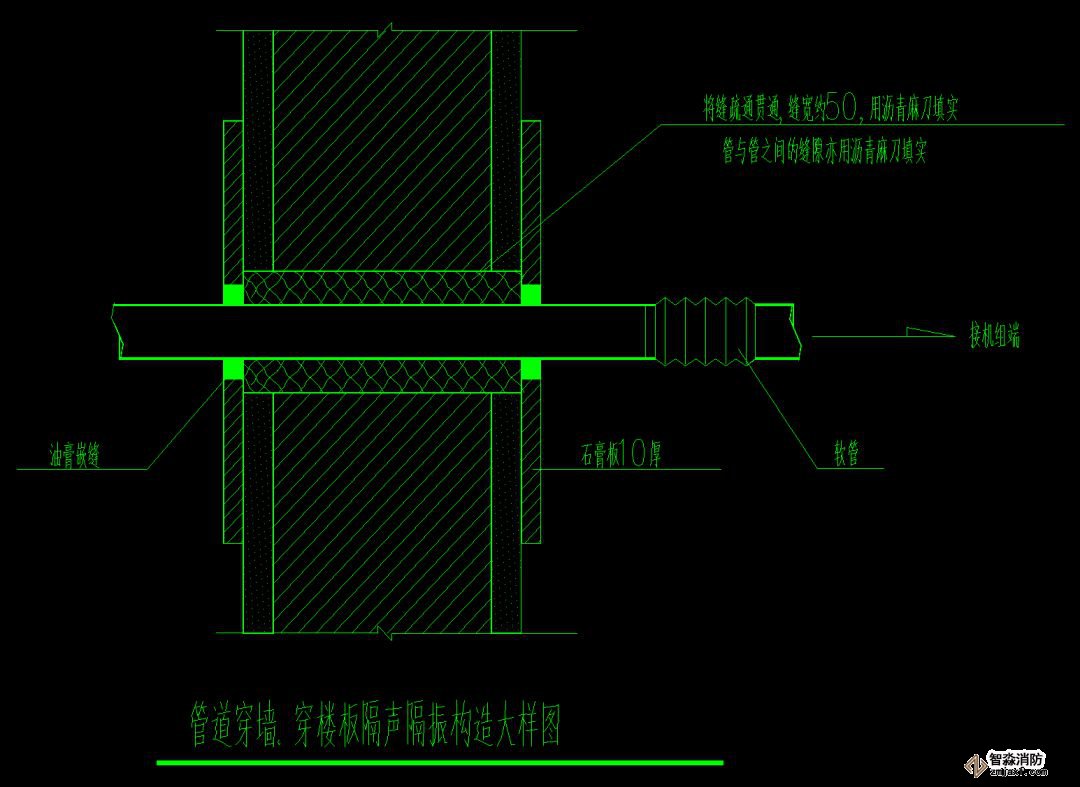

管道穿墻（板）處采用柔性材料填塞套管/管道間縫隙大樣

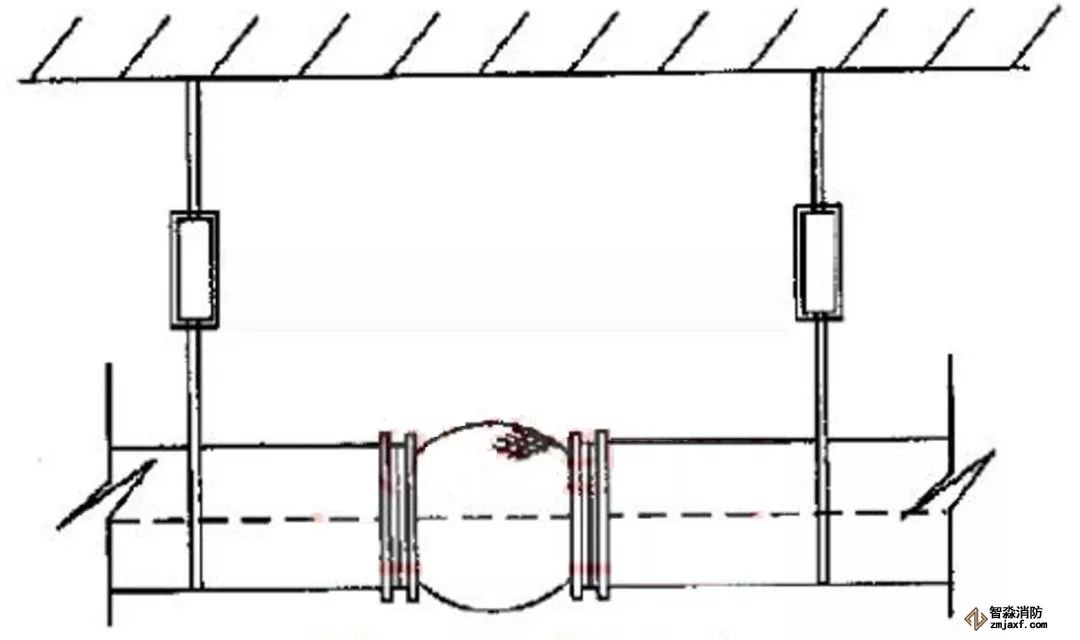

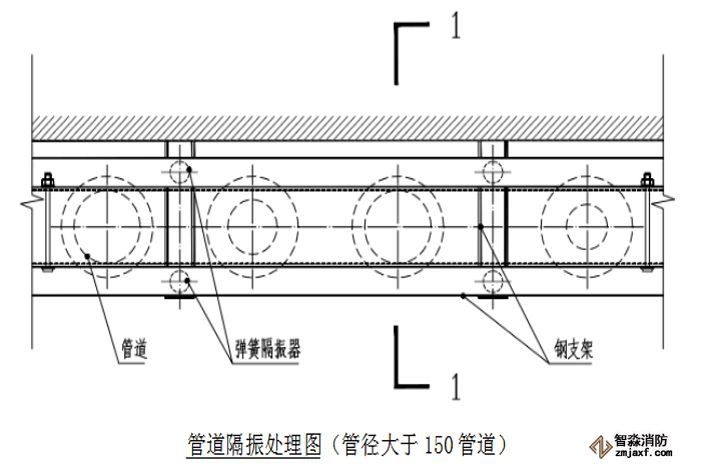

吊裝式管道減震

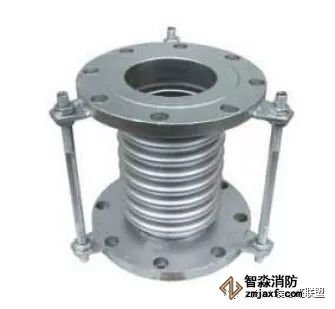

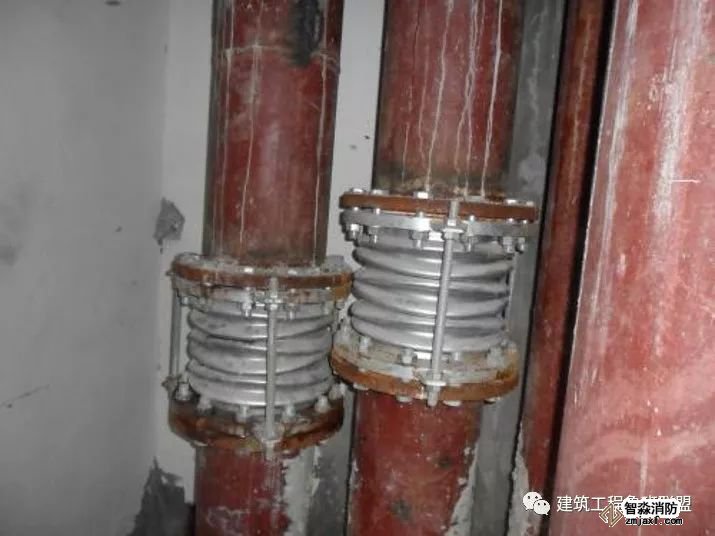

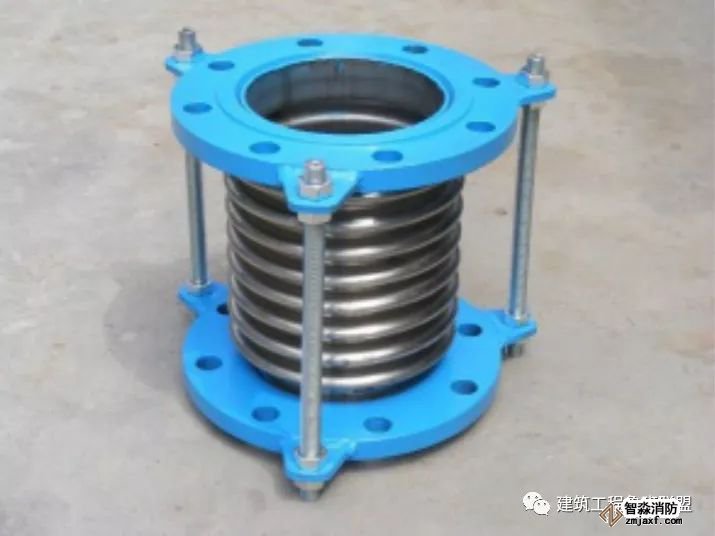

全不銹鋼波紋補償器

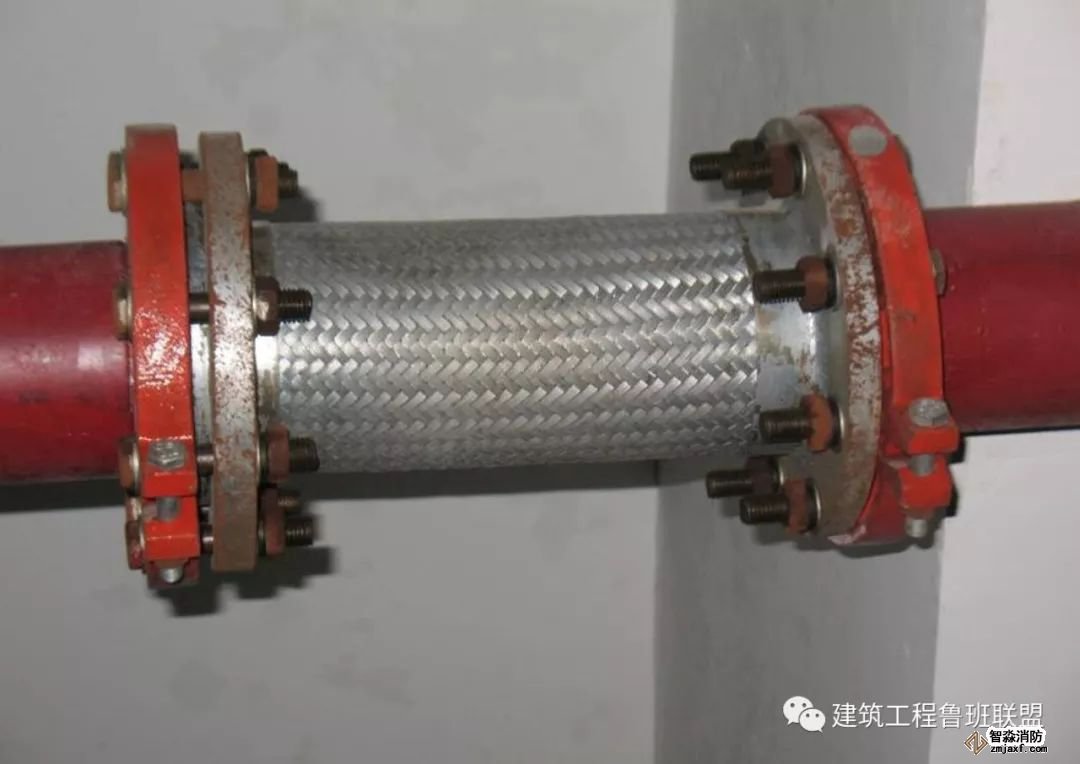

穿墻處金屬軟接

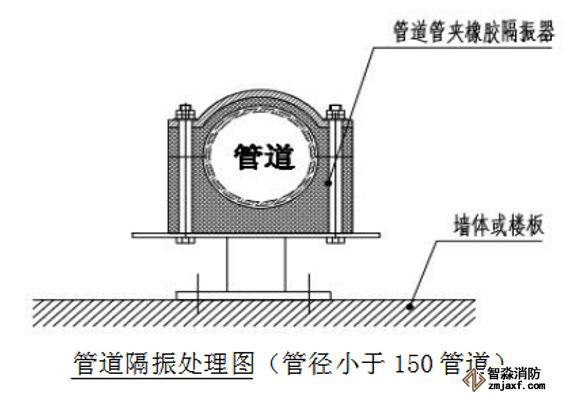

· 管道管夾消音隔振處理





· 立管消音隔振處理

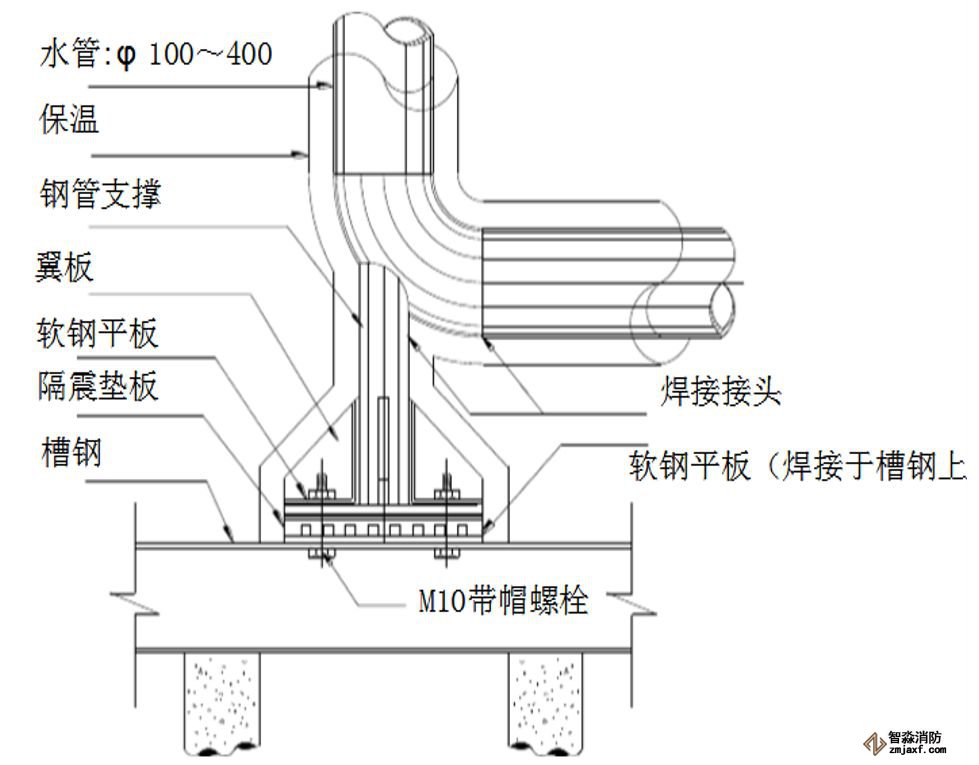

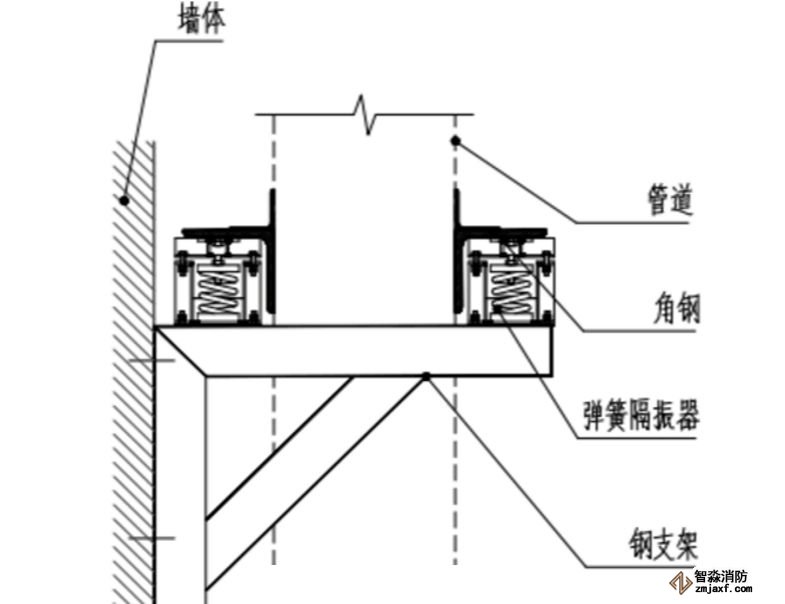

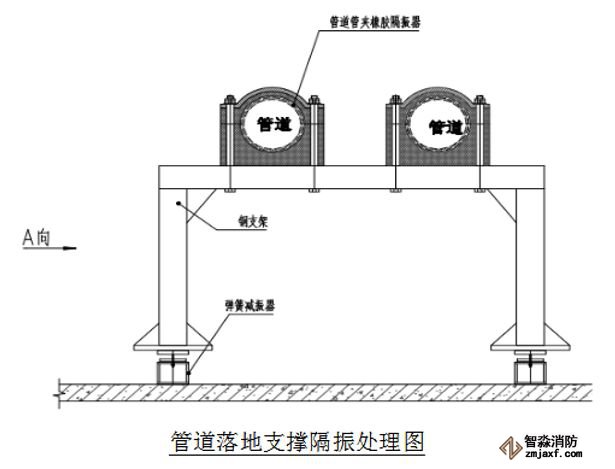

· 管道落地支撐支架減震處理





· 管道消聲處理

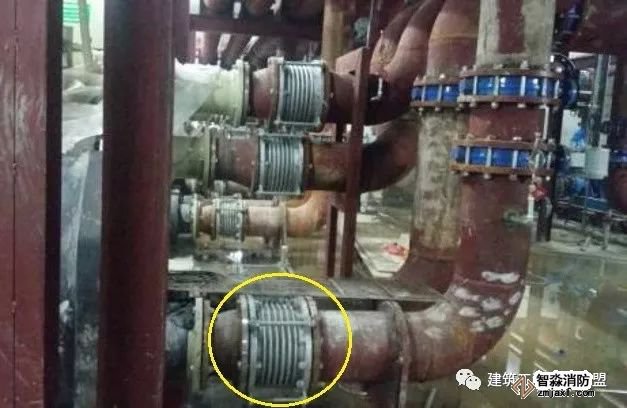

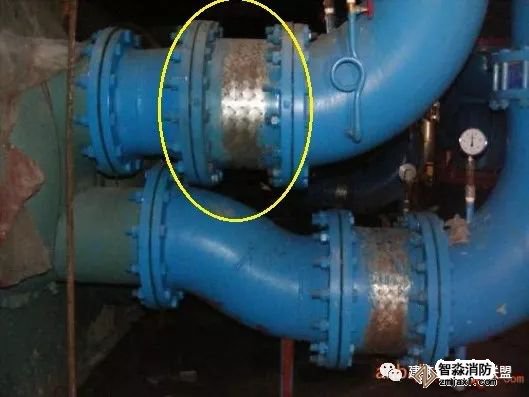

金屬軟接

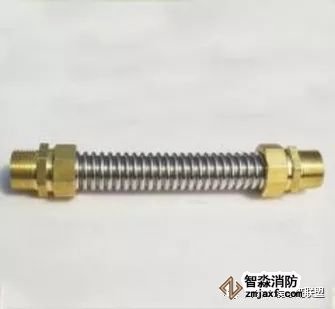

金屬軟管





波紋補償器

橡膠軟接頭





管道減振-橡橡膠減震墊



防水帆布接頭

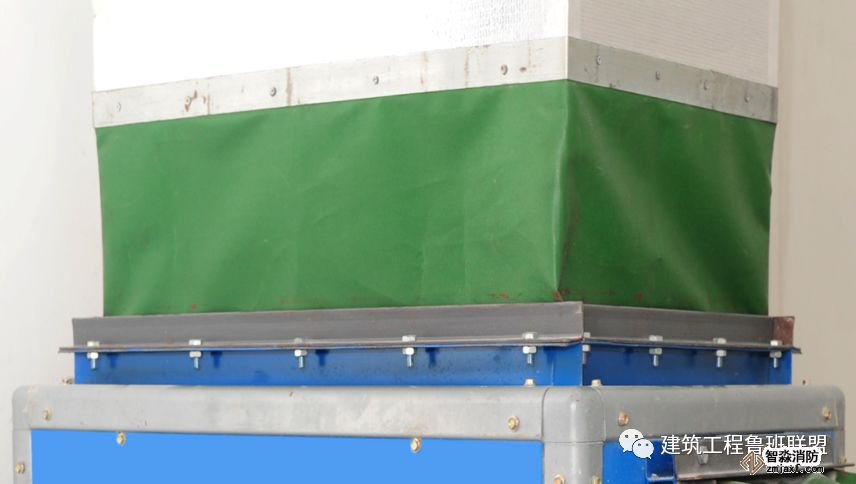

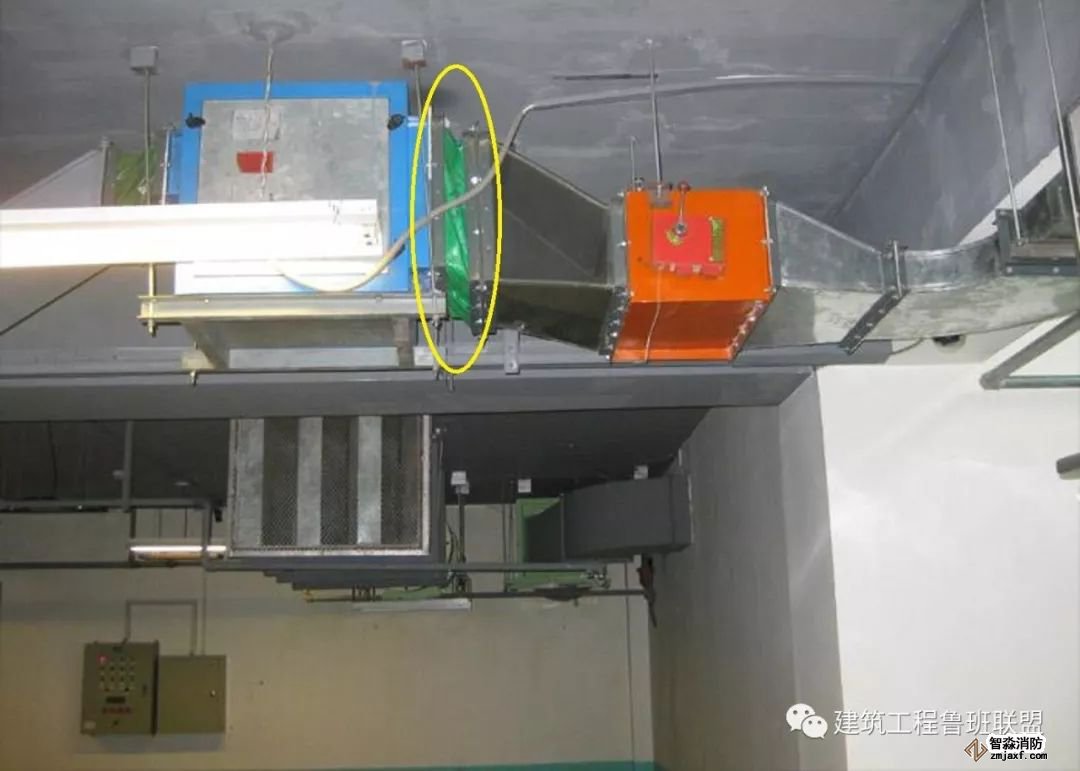

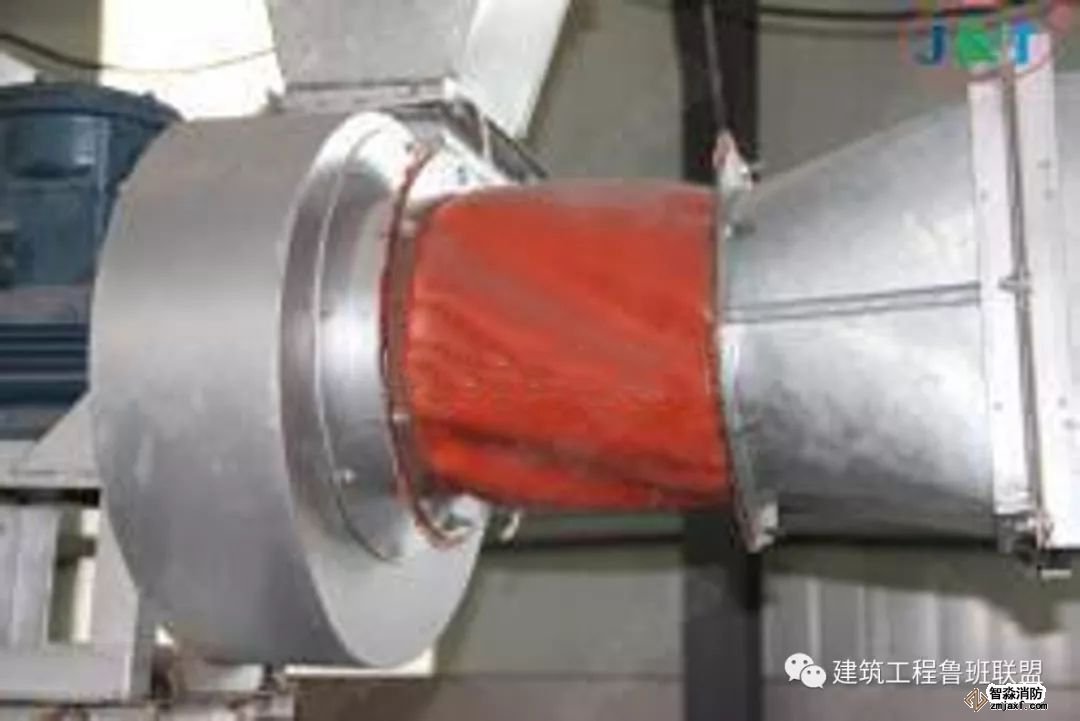

風管與風機應采用柔性短管連接

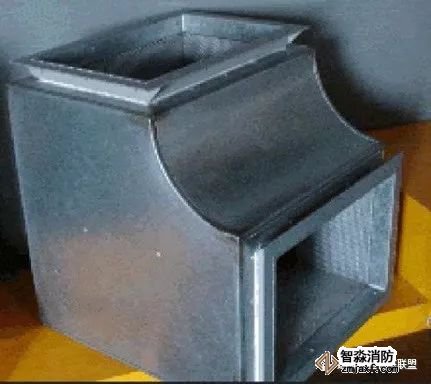

靜壓箱

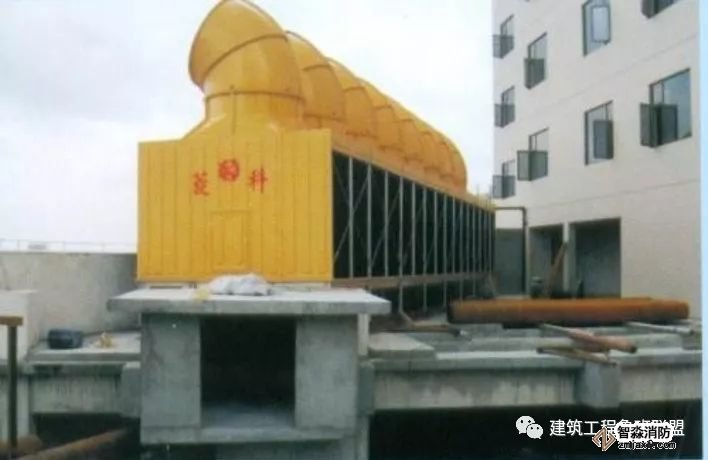

· 冷卻塔消聲處理

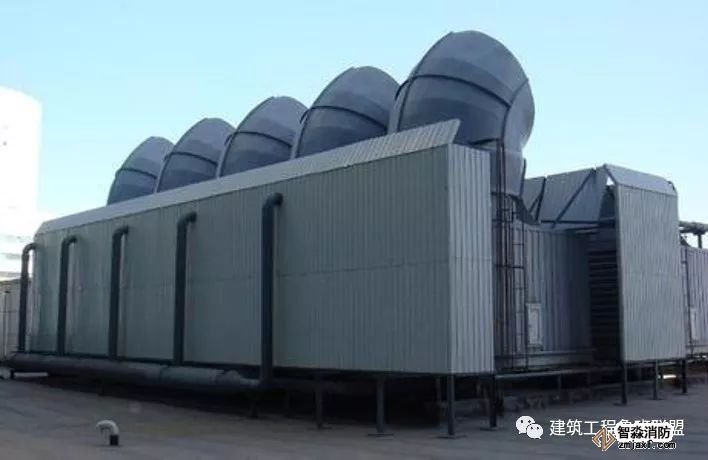

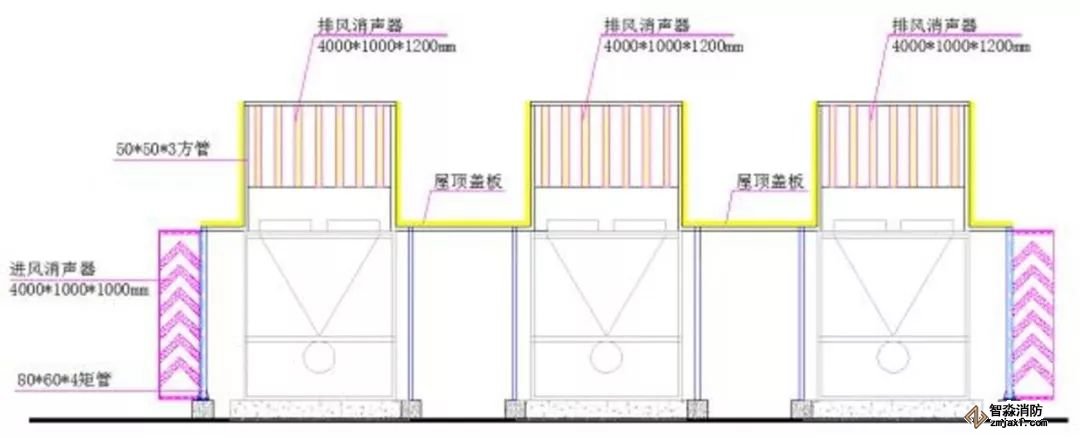

· 中央空調外機降噪





機電安裝工程設計中對消聲減震的具體措施的簡要?dú)w納：



1. 建筑機電工程中，除了對風機、水泵等產生振動的設備設置彈性減振支座外，還應在風機與管路之間采用軟管鏈接，軟管宜采用人造材料或帆布材料制作。

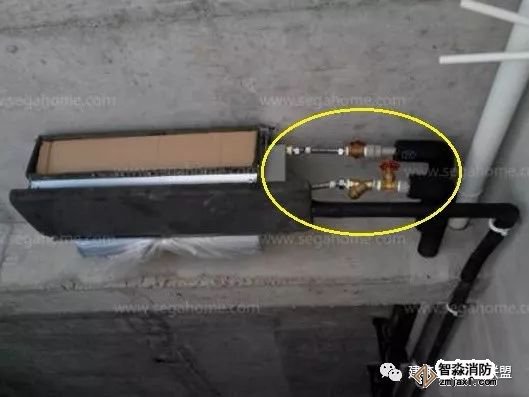

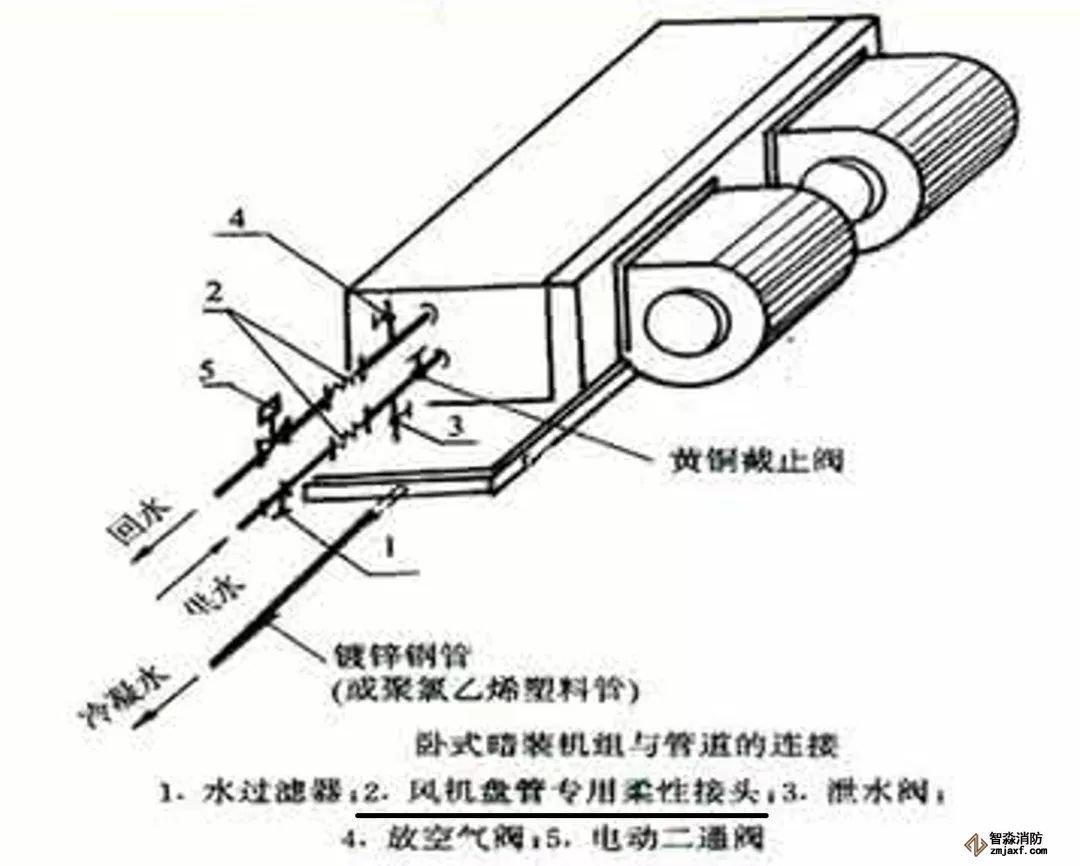

2. 水泵、冷水機組、風機盤管、空調機組等機電設備與水管之間用軟管連接，不使振動傳遞給管路。軟管有兩類：橡膠軟接管和不銹鋼波紋管。橡膠軟接管隔振減噪的效果很好，缺點是不能耐高溫和高壓，耐腐蝕性也差。在空調與采暖的水系統中多用橡膠接管。不銹鋼波紋管能耐高溫、高壓和耐腐蝕，但價格較貴，一般用于制冷劑管路的隔振。

3. 在管路的支吊架、穿墻處使用非燃軟性材料填充做減振處理。

4. 空調機組、水泵落地式設備可直接采用橡膠隔振墊隔振或彈簧復合減震器。

5. 振動較大的設備（如風機）吊裝時，采用減振吊鉤。

6. 選用高效、低噪聲水泵、風機，并使水泵、風機在最高效率點附近運行。

7. 按噪聲標準控制風管、風口風速，以滿足房間噪聲要求。

8. 設備機房內壁表面貼附吸聲材料及吸聲孔板，機房門采用消聲密閉門，使墻體有吸聲能力，等等。
