特點

海灣GST-LD-N8401(Ex)總線隔離式安全柵采用隔離式安全柵設計方案，用于連接需接入普通總線的 本安編碼產品，組成本質安全型防爆系統。安全柵應安裝在安全區域。本安側短路不影響非本安側， 完全用硬件實現信號轉換，信號延遲低。

主要技術指標

(1) 工作電壓：信號總線電壓：24V； 允許范圍：16V～28V  電源總線電壓：DC24V； 允許范圍：DC20V～DC28V

(2) 工作電流：總線：電流＜2.5mA  DC24V：電流＜150mA

(3) 設備容量：最多可配接 32 只本安編碼設備。

(4) 本安參數：Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH

(5) 使用環境：溫度： -10℃～+55℃ 相對濕度≤95%，不凝露

(6) 安全柵防護等級：IP30

(7) 安全柵外形尺寸：150mm×97mm×36mm

結構特征、安裝與布線

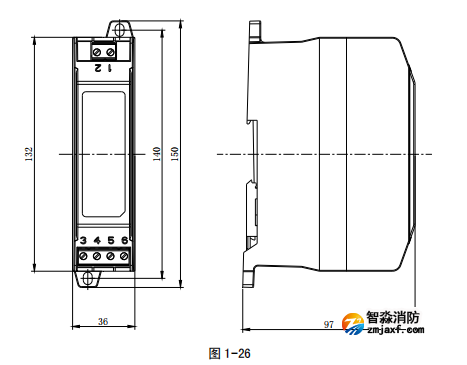

(1) 安全柵的外形示意圖如圖 1-26 所示。

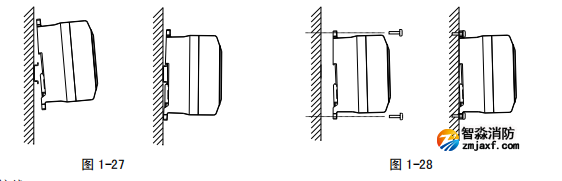

安裝：安全柵可以直接安裝于寬度為 35mm 的標準 DIN 導軌，如圖 1-27 所示。在不具備導軌 安裝條件時，可以通過上下兩個安裝孔，使用 M4 螺釘或 ST4.2 自攻螺釘（可選配塑料膨脹 管）進行安裝，如圖 1-28 所示。

接線

安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端 子頭上后，端子頭正確插在端子座上確定穩固連接即可。

端子說明

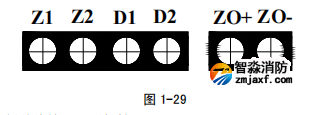

接線端子如圖 1-29 所示。

Z1、Z2：非本安側總線輸入，無極性  D1、D2：DC24V 電源輸入，無極性  ZO+、ZO-：本安側總線輸出

注意：安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為 50mm)。

布線要求

信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2 ；電源線 D1、D2 采用耐火 BV 線，截 面積≥1.5mm2 。安全柵至本安編碼設備應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得 大于 0.083μF，分布電感不得大于 4.0mH。

應用方法

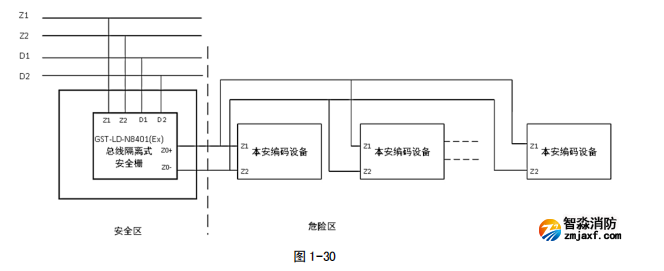

每個總線隔離式安全柵最多可配接 32 只本安編碼設備，安全柵應用示意圖如圖 1-30 所示。
