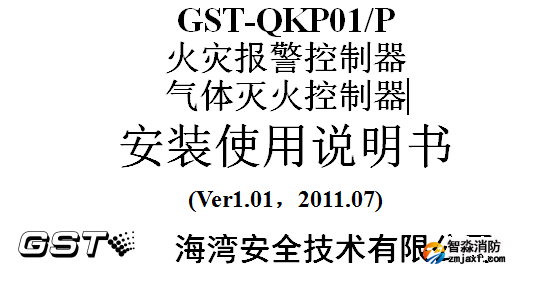

海灣GST-QKP01氣體滅火控制器/火災報警控制器安裝使用說明書
海灣GST-QKP01氣體滅火控制器/火災報警控制器安裝使用說明書
1 概述
2 功能
3 特點
4 技術指標
5 結構特征及配置說明
5.1 外觀及面板說明
外觀及面板
指示燈
按鍵
手自動轉換開關
內部檢修開關
5.2 內部結構說明
5.3 外接端子說明
5.4 布線要求
5.5 接線說明
與火災報警控制器(聯動型)的連接
與電磁閥的連接
典型系統接線圖
6 安裝與調試
6.1 開箱檢查
6.2 內部配置及連接狀況檢查
6.3 開機檢查
6.4 安裝方法
6.5 外部設備檢查
外接線狀態檢查
設備編碼和檢查
6.6 接線
6.7 調試
斷開電磁閥連線
GST-QKP01/P設置
GST-QKP01/P總線設備注冊和檢查
向火災報警控制器(聯動型)注冊
試驗
調試完畢系統恢復
7 操作說明
7.1 一般管理人員的操作
開機、關機和自檢
鍵盤操作說明
信息顯示及記錄
聲光自檢
時間設置
打印機操作
消音
復位
氣體滅火的緊急啟動和停動
警報器啟動和停動
火災報警控制器的顯示和操作
7.2 系統管理員的操作
手自動工作狀態設置
GST-QKP01/P上的設置
火災報警控制器(聯動型)上的設置
設備注冊
7.3 檢修
8 故障、異常信息處理和定期檢查
9 注意事項
10 產品附件
附錄一整機內部接線示意圖
附錄二控制器的菜單操作目錄說明
1 海灣GST-QKP01氣體滅火控制器/火災報警控制器概述
GST-QKP01火災報警控制器、氣體滅火控制器(簡稱為GST-QKP01)是海灣公司為適應工程設計的需要而開發的。GST-QKP01為典型的氣體滅火控制裝置,可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等,具有火災探測和氣體滅火控制功能,可實現1個防火區的火災報警和氣體滅火控制。
GST-QKP01滿足GB 4717-2005《火災報警控制器》和GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求,為室內使用設備。
2 海灣GST-QKP01氣體滅火控制器/火災報警控制器功能
1.1 具有火災探測及報警功能。
可連接本公司編碼型感溫、感煙和火焰等類型的探測器以及手動報警按鈕,實現火災探測和報警。
1.2 能控制實現氣體滅火設備的啟動噴灑,其啟動方式有以下幾種:
通過火災報警探測器和手鈕報警聯動啟動氣體滅火;
通過按下現場緊急啟動按鈕來啟動氣體滅火;
通過按下GST-QKP01/P面板上的【啟動】按鍵來啟動氣體滅火。
1.3 GST-QKP01收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。
1.4 延時啟動的延時時間在0~30秒連續可調。
1.5 具有停動功能,在延時期間,通過以下方式可緊急停止延時及其后續動作:
按下GST-QKP01面板上的【停動】按鍵,可實現緊急停動;
按下該控制區域內的現場緊急停動按鈕,可實現緊急停動;
通過火災報警控制器(聯動型)發出停動命令,可實現緊急停動;
按下【確認】鍵并選擇中止延時,可實現緊急停動。
1.6 具有手自動轉換功能,可分別設置手動和自動工作方式。
在自動工作方式下,可實現火災報警聯動啟動氣體滅火。
在手動工作方式下,只能進行火災報警,不能聯動啟動氣體滅火,只能通過【啟動】按鍵和現場緊急啟動按鈕才能啟動氣體滅火。
系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現,也可在GST-QKP01上進行設置,系統的手自動狀態決定于最后一次設置操作,且系統的手自動工作方式以設備上的工作方式指示燈的指示為準。
注意:手動工作方式只適于保護區有人時使用;保護區無人時應使用自動工作方式。
1.7 自身帶有備電,在主電缺失時可自動進入備電運行狀態;能給備電充電并有備電保護功能。
1.8 具有信息記錄、查詢功能,可保存最后的999條記錄。
3 海灣GST-QKP01氣體滅火控制器/火災報警控制器特點
3.1 配置靈活、可靠性高
采用海灣成熟的總線技術實現與現場控制和報警設備的連接,緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到GST-QKP01/P上,布線簡單方便且配置靈活。
鑒于氣體滅火系統的特殊性,采用了可靠的設計方法,以故障導向?yàn)榘踩瓌t進行產品設計,并經過了嚴格測試,使產品具有了極高的可靠性。
3.2 功能強、控制方式靈活
GST-QKP01/P為一個完全開放的系統,可與火災報警控制器(聯動型)聯網通信實現遠程監控。
3.3 窗口化、漢字菜單式顯示界面
采用窗口化菜單式命令,增加了每屏中所包含的信息量,當有多種類型的信息存在時,通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息,漢字菜單做到了明白易懂、方便直觀,通過簡單的操作(選擇數字或移動光條)就可實現系統提供的多種功能。
3.4 模塊式開關電源
供電電源為低壓開關電源,對主、備電均作穩壓處理,保證低壓時系統仍能正常工作。充電部分采用開關恒流定壓充電,保證輸入AC176V對電池的可靠快速充電。
具有備電保護功能:備電供電時,當備電電壓低于DC20V時系統將自動切斷備電。
4 海灣GST-QKP01氣體滅火控制器/火災報警控制器技術指標
工作電壓:交流AC220V 50/60Hz,允許電壓變化范圍AC176V~AC264V;
功耗:監視狀態功耗≤20W;最大功耗≤150W;
備用電源:2個DC12V/4Ah密封鉛電池;
氣體噴灑輸出:DC24V/3A,脈沖方式/持續方式,可調;
電池充電電流:0.6A~0.8A;
液晶屏規格:128×64點,可同屏顯示32個漢字信息;
容量
可帶1個區的氣體滅火設備,實現對1個防護區的保護。其中所帶設備及數量如下:
電磁閥:1個,額定電壓DC24V,最大電流3A;
壓力開關:1個,常開觸點,動作時閉合;
區域訊響器:1~5個,編碼地址范圍1~90;
氣體噴灑指示燈:1~5個,編碼地址范圍1~90;
緊急啟/停按鈕和手自動轉換開關:共1~10個,編碼地址范圍1~90;
輸出模塊:1~3個,編碼地址范圍1~90;
點型感煙探測器:1~20個,編碼地址范圍1~90;
其它探測器(如感溫、火焰等):1~20個,編碼地址范圍1~90;
手動報警按鈕:1~10個,編碼地址范圍1~90;
聲光警報器:1~2個,非編碼。
4.8 線制
線制 | 連接線 | 距離 | 負載或連接設備 |
通信總線24V | ≥1.0 mm2雙絞線 | <0.5km | 總線設備 |
電源線DC24V | 1.0~2.0mm2RV線 | <0.5km | 小于0.6A |
CAN總線 | ≥1.0mm2 雙絞線 | <3.0km | 區域或集中控制器 |
其它線 | 1.0~2.0mm2RV線 | <0.5km |
1.1 使用環境
工作溫度:-10℃~50℃
相對濕度≤95%,不凝露
1.2 外形尺寸:長413mm×寬330mm×厚97mm
1.3 外殼防護等級:IP30
1.4 重量:約8.5kgg
1.5 壁掛安裝于防護區門口,支持上進線方式。
5 結構特征及配置說明
GST-QKP01典型配置包括:控制板、電源模塊、聯網板、濾波器、電池和液晶等。
5.1 外觀及面板說明
5.1.1 外觀及面板

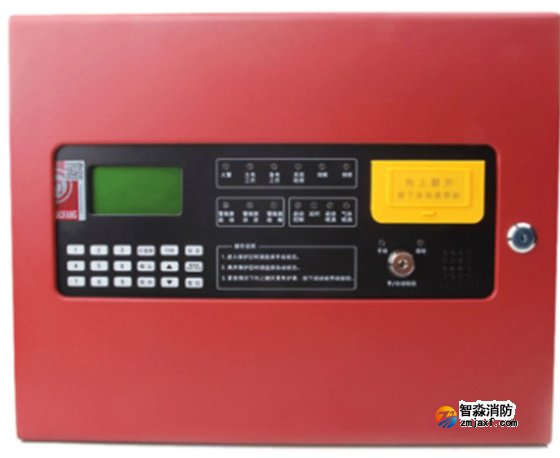

外觀示意圖如圖5-1所示。
面板示意圖如圖5-2所示。
5.1.2 指示燈
火警:紅色,有火警信息時點亮。
主電工作:綠色,AC220V、50Hz/60Hz交流電源供電時點亮。
備電工作:綠色,內部蓄電池供電時點亮。
系統故障:黃色,有系統故障時此燈點亮,故障消除后此燈熄滅。
故障:黃色,有故障時此燈點亮,故障消除后此燈熄滅。
檢修:黃色,設備處于檢修狀態時點亮。
警報器啟動:紅色,現場警報器啟動時點亮。
警報器消音:綠色,現場警報器消音時點亮,復位清除。
警報器故障:黃色,警報器故障或與警報器相連的線路故障時點亮。
啟動控制:紅色,控制區現場聲光警報器、輸出模塊啟動時點亮。
延時:紅色,氣體滅火延時階段時點亮,延時結束后熄滅。
啟動噴灑:紅色,開始輸出啟動噴灑信號時點亮,復位熄滅。
氣體噴灑:紅色,壓力開關動作、觸點閉合后點亮,復位熄滅。
手動:綠色,點亮?xí)r表示系統處于手動工作方式。
自動:紅色,點亮?xí)r表示系統處于自動工作方式。
5.1.3 按鍵
消音:有蜂鳴器報警時按此鍵可消音,新故障或新啟動動作發生后退出消音狀態。
復位:按下此鍵GST-QKP01/P復位,需要輸入用戶密碼。
菜單:通過此鍵及選擇菜單中相應選項、執行相應功能,可完成系統或某區信息的參數設置、模式設置、調試等。
確認:配合鍵,通過此鍵表示對選項或輸入?yún)?shù)的認可。
取消:配合鍵,通過此鍵表示結束當前界面,返回上一級菜單。
箭頭(、):配合鍵,通過此2鍵進行選項操作。
數字鍵(0~9):輸入?yún)?shù)或選項時使用。
切換鍵TAB:用于數據塊的切換或者換頁。
【啟動】按鈕:按下時GST-QKP01/P開始延時啟動氣體滅火。
【停動】按鈕:在延時啟動過程中按此鍵可中止延時過程,同時停止區域訊響器和啟動控制輸出。
警報器消音/啟動鍵:控制警報器的啟動和停動,按下時可切換報警器當前狀態。
5.1.4 手自動轉換開關
通過鑰匙鎖控制,將鑰匙轉向所要設置的狀態約2秒到指示燈點亮即可。
5.1.5 內部檢修開關
開關位置如圖5-3所示。此開關在進行系統檢修時使用,當開關切到檢修位時斷開電磁閥輸出的總電源,GST-QKP01處于檢修狀態、檢修燈點亮;正常運行時應將開關切到正常位、檢修燈熄滅。
5.2 內部結構說明
打開箱門后的示意圖如圖5-3所示。
去掉控制面板后的示意圖如圖5-4所示。
控制面板后視圖如圖5-11所示。
按鍵護罩翻開后的示意圖如圖5-6所示。
內部連線見“附錄一 整機內部接線示意圖”。
5.3 外接端子說明
GST-QKP01外接端子如圖5-7所示。
其中:
L、N、PE:交流220V接線端子。
CAN_L、CAN_H:與火災報警控制器(聯動型)相連的通訊總線端子。
R1、R2:噴灑指示輸出端子,常開觸點,壓力開關動作時閉合。
F1、F2:故障輸出端子,常開觸點,有故障時閉合。
S+、S-:聲光驅動輸出端子,接非編碼聲光警報器;有火警動作時啟動輸出DC24V信號。
Z1、Z2:總線輸出端子,連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
24V、G:區域的輔助電源輸出端子,為現場的系統設備如區域訊響器、氣體噴灑指示燈和輸出模塊供電。
DC+、DC-:電磁閥的驅動信號輸出端子,通常該端子間輸出電壓小于DC0.7V,啟動時輸出DC24V電壓且最大3A的信號。終端匹配電阻為4.7kΩ/0.25W。
YK1、YK2:氣體釋放反饋信號輸入端,應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。
5.4 布線要求
通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線,最長不超過500m。
電源輸出(24V,G)連接線應選用截面積1.0~2.0mm2 RV線,最長不超過500m。
驅動鋼瓶輸出端(DC+,DC-)連接線應選用截面積≥1.5 mm2 RV線。如果電纜長度大于50m,則選用截面積≥2.5mm2 RV線。應計算線損壓降、保證電磁閥的最低工作電壓。
外接通訊總線連線應選用截面積≥1.0mm2 雙絞線,配置CAN通訊卡時最大線長不超過3000m。
其它端子連接線應選用截面積≥1.0mm2 RV線。
交流電源線應采用耐壓750V以上的三芯絕緣線。
GST-QKP01/P機殼接地線宜用截面積≥4mm2的銅導線,接地電阻應小于4Ω。
5.5 接線說明
5.5.1 與火災報警控制器(聯動型)的連接
GST-QKP01可通過本地網卡與火災報警控制器(聯動型)聯網,本地網卡結構示意圖如圖5-8所示,組成GST控制網絡時GST-QKP01本地網卡的通訊線端子均接入網絡總線。
①:20P數據線,接GST-QKP01/P控制器主板。
②:CAN網絡通訊線(CAN_L、CAN_H)。
5.5.2 與電磁閥的連接
GST-QKP01/P驅動鋼瓶電磁閥輸出的布線方式如圖5-9所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。
系統其它設備的接法參見圖5-10。
5.5.3 典型系統接線圖
典型系統接線圖如圖5-10所示。
6 安裝與調試
6.1 開箱檢查
檢查裝箱單的內容是否與訂貨配置相符。打開包裝箱后,根據裝箱單的內容對箱內的貨物逐一檢查,主要檢查內容包括:安裝使用說明書、保險管、箱門鑰匙和手自動轉換鎖鑰匙等,核對無誤后再對外觀進行必要的檢查。檢查中如發現有不符合要求的情況請與供應商聯系。
6.2 內部配置及連接狀況檢查
參照本說明書第5章的介紹對內部配置進行檢查,若發現連接線有脫落、與說明書介紹不符合或標識不清等情況,請與供應商或海灣公司技術服務部聯系。
6.3 開機檢查
GST-QKP01/P進入現場后,應接通電源進行開機檢查。檢查內容包括:
觀察液晶顯示是否正常、指示燈是否能全部點亮,蜂鳴器是否能發出洪亮的警報聲音(也可用聲光自檢功能檢查);
開機后,觀察有無電源故障,操作按鍵時是否有嘀嘀聲等;
電源輸出和總線輸出的電壓是否正常、是否能正確注冊所帶現場設備等。如在某一步發現異常,可參照第8章故障處理說明部分適當處理,如問題仍然不能徹底解決,請通知相關部門。
6.4 安裝方法
GST-QKP01/P采用壁掛式安裝,安裝尺寸如圖6-1所示。用3個M6的膨脹螺栓將其固定在牢固的墻壁上。
6.5 外部設備檢查
6.5.1 外接線狀態檢查
檢查與GST-QKP01/P相連的總線狀況,測量總線與地、總線與DC24V電源線、DC24V電源線與地之間的絕緣電阻以及總線回路的負載狀況。其中,絕緣電阻應大于20MΩ,總線回路負載應大于1kΩ。
6.5.2 設備編碼和檢查
在設備安裝時,應按表 1所列范圍對設備進行編碼,如果編碼不在指定范圍或者有重復編碼,注冊后GST-QKP01/P將自動進行調整。
檢查回路設備狀況,即設備數量、編碼及工作狀態是否符合設計要求,排除存在的故障,做好系統連接的準備。
注:
1.下表中“可識別/定義類型”一欄中,列舉了GST-QKP01/P注冊時能識別的“設備類型”。如果GST-QKP01/P注冊的設備不是表中所列舉的“設備類型”,注冊后顯示“未定義”,在GST-QKP01/P上將此編碼點定義“可識別/定義類型”一欄中的任意“定義數值”,此編碼點將顯示所定義的設備類型,如GST-LD-8300單輸入模塊,GST-QKP01/P注冊后顯示“未定義”,將GST-QKP01/P注冊的這一編碼點定義為“03”,GST-QKP01/P將顯示這一編碼點的設備類型為“點型感煙”。
2.對于GST-LD-8301模塊,如果控制防火閥、空調可定義為“防火閥”類型,如果控制聲光警報器、警鈴等可定義為“迅響器”類型。
分類 | 定義數值 | 設備類型 | 默認報警聯動特性 |
可識別/定義類型
| 01 | 光柵測溫 | 0(不聯動) |
02 | 點型感溫 | 1(報警1組) | |
03 | 點型感煙 | 2(報警2組) | |
04 | 報警接口 | 0(不聯動) | |
05 | 復合火焰 | ||
06 | 光束感煙 | ||
07 | 紫外火焰 | ||
08 | 線型感溫 | ||
09 | 吸氣感煙 | ||
10 | 復合探測 | ||
11 | 手動按鈕 | ||
69 | 可燃?xì)怏w | ||
13 | 訊響器 | ||
22 | 防火閥 | ||
32 | 空調機組 | ||
34 | 照明配電 | ||
47 | 噴灑指示 | ||
55 | 急啟按鈕 | ||
68 | 自動允許 | ||
80 | 延時輸出 | ||
其它類型 | 其它數值 | 未定義 |
表 1
6.6 接線
主機及外部設備檢查完畢后,如各項測試均符合要求,請參照第5章的有關說明將外部設備與GST-QKP01/P進行正確的連接,每一步連接后都應再次進行測試。
注意:出廠時,GST-QKP01的電磁閥和壓力開關、聲光外接端子均并有負載電阻,在安裝接線時,需將負載電阻取下,按系統圖接好負載和匹配電路。
6.7 調試
警告:由于氣體滅火的特殊性,調試時一定要先斷開與電磁閥的連線,以免因操作不當或線路問題產生誤噴而造成不可挽回的人員傷亡和財產損失!
接線完成后,經過仔細檢查無誤便可以進行開機調試了,調試可以參照以下步驟:
6.7.1 斷開電磁閥連線
斷開電磁閥與系統的連線,用4.7kΩ/0.25W電阻接到電磁閥驅動信號輸出端。
6.7.2 GST-QKP01設置
開機后,操作【菜單】鍵可進行用戶設置和系統設置(管理員權限),通過選擇和輸入相關參數最終完成對GST-QKP01/P工作狀態和工作參數等的設置,包括GST-QKP01/P的聯網地址、時鐘、探測器聯動方式、手動或自動工作狀態、啟動延時時間和輸出脈寬等內容。
6.7.3 GST-QKP01總線設備注冊和檢查
啟動注冊過程,查看總線設備的注冊情況是否和實際情況一致,如發生大面積丟失,應首先檢查電源和總線是否存在故障,然后對個別設備檢查,之后重新進行注冊檢查。
注冊后應通過查詢功能檢查各區的外圍設備的數量、設備類型以及編碼點等是否正確,如需要可以通過GST-QKP01/P或編碼器修改設備編碼,參見表1。
注意:GST-QKP01對重碼設備或編碼超范圍的設備自動改碼,故注冊后應核對記錄。
6.7.4 向火災報警控制器(聯動型)注冊
先在火災報警控制器(聯動型)上進行聯網設置和設備定義,然后啟動火災報警控制器(聯動型)注冊過程,查看GST-QKP01是否能正確注冊到相連的火災報警控制器(聯動型)上,如有問題,重點檢查通訊線。
6.7.5 試驗
6.7.5.1 手動啟停氣體噴灑試驗
6.7.5.1.1 手動延時啟動試驗
可通過現場的緊急啟動按鈕及GST-QKP01上的【啟動】按鍵來實現對氣體滅火設備的延時啟動控制。
當按下保護區現場的緊急啟動按鈕或GST-QKP01上的【啟動】按鍵時,GST-QKP01/P開始延時啟動階段,倒計時顯示延時時間,延時結束后將輸出啟動電磁閥的信號,用萬用表測量DC+、DC-間應有DC24V信號,電壓輸出時間等于設定的脈沖時間(脈沖狀態下,持續狀態時脈沖時間無效)。
在延時過程中區域訊響器將動作。
注:GST-QKP01/P的延時啟動時間可通過菜單設定,根據現場情況在0~30秒間設定。
6.7.5.1.2 停動控制試驗
在延時期間進行停動操作,GST-QKP01即停止延時、延時燈熄滅,停止區域訊響器和啟動控制的輸出,系統恢復延時前的狀態。停動操作有以下幾種方式:
在延時期間,按下GST-QKP01上的【停動】按鍵,便可實現緊急停動。
在延時期間,按下現場緊急停動按鈕,可實現緊急停動。
在延時期間,還可通過火災報警控制器(聯動型)的命令進行停動控制(詳細內容請參見相應火災報警控制器(聯動型)的安裝使用說明書)。
在延時期間,按下GST-QKP01上的【確認】鍵并選擇中止延時,可實現停動。
注意:停動操作必須在延時階段才有效,延時之前和開始輸出電磁閥信號后的停動控制操作均無效??!
6.7.5.2 聯動啟動試驗
?按設定的探測器報警聯動方式使相應探測器報警,觀察GST-QKP01/P,應按預定邏輯啟動氣體滅火過程。
?使GST-QKP01工作在自動狀態下,通過GST-QKP01/P所連接的火災報警控制器(聯動型)進行聯動啟動,GST-QKP01收到命令之后應開始延時啟動氣體滅火。
6.7.5.3 模擬壓力開關反饋試驗

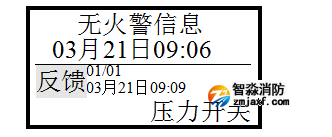

將GST-QKP01上的YK1和YK2短路,GST-QKP01將顯示“反饋”及相應時間,同時控制面板上的“氣體噴灑”指示燈點亮。
6.7.5.4 手自動控制轉換功能試驗
在自動狀態下轉動手自動控制轉換開關鑰匙至手動指示燈位置并停留約2秒時間,手動指示燈亮表明狀態轉為手動??捎孟嗤姆椒▽ST-QKP01狀態由手動轉為自動。
6.7.5.5 檢修功能試驗
當GST-QKP01的檢修開關處于檢修位置時,GST-QKP01面板上的檢修指示燈點亮,對GST-QKP01/P進行氣體噴灑啟動試驗時,GST-QKP01的啟動噴灑指示不點亮,電磁閥端子無電壓輸出;
將檢修開關撥回到正常的位置,對GST-QKP01/P進行啟動功能試驗時,GST-QKP01的狀態指示及電磁閥的輸出均恢復正常。
6.7.5.6 故障試驗
GST-QKP01與電磁閥相連接的線路發生斷路、短路時,GST-QKP01報故障,【故障】指示燈應點亮。
GST-QKP01與壓力開關相連接的線路發生斷路時,GST-QKP01報故障,【故障】指示燈應點亮。
GST-QKP01的總線設備從總線上被摘除時,如果GST-QKP01區域總線處于正常狀態,GST-QKP01/P報故障,【故障】指示燈應點亮。
當GST-QKP01主電缺失或電池線斷開時,GST-QKP01/P報故障,【故障】指示燈應點亮。
上述故障發生后,GST-QKP01/P顯示并記錄相應故障信息,上報火災報警控制器(聯動型);將故障排除后,相應指示燈熄滅,GST-QKP01回到正常監視狀態。
6.7.6 調試完畢系統恢復
GST-QKP01開機無任何報警信息時,先用萬用表檢測DC+、DC-間電壓、確認無電壓后方可接入電磁閥和恢復系統的連線,填寫記錄。
警告:
氣體鋼瓶電磁閥接入24V電源即會啟動,造成氣體噴灑,因此調試過程中一定不要接電磁閥,待系統調試完全正常后再連接。
提醒操作者務必注意,氣體滅火設備一旦收到啟動電平信號就會瞬時完成噴灑滅火工作。對GST-QKP01/P的誤操作一方面會導致重大的、不可挽回的損失,甚至是人員傷亡;另一方面也會在一定時期造成重要場所消防能力的削弱。啟動這些設備應慎之又慎!
進行氣體滅火設備的啟動除了具備啟動一般設備的條件外還應符合以下條件:
進行氣體滅火設備啟動的人員必須是經過氣體滅火知識培訓合格的人員;
確認火情確實需要啟動氣體滅火設備;
確認氣體滅火設備噴灑的保護區域內人員疏散已經完成。
氣體滅火設備啟動后,現場的壓力開關將反饋設備動作信號,氣體噴灑指示燈點亮,同時GST-QKP01/P向火災報警控制器(聯動型)報動作信息。
在開機前必須檢查線路有無問題,如短路、開路、錯接等。
調試完成后接入電磁閥線圈時必須先用萬用表檢測,確認無電壓后方可接入,嚴禁違規操作!
7 操作說明
為適應不同級別的操作要求,GST-QKP01設置2級密碼和2個控制鎖作為操作級別權限,操作人員操作前需有相應權限的密碼或鑰匙才能進行操作,其中密碼分用戶密碼和系統密碼,系統密碼可替代用戶密碼。
7.1 一般管理人員的操作
7.1.1 開機、關機和自檢
當調試工作完成后,用戶就可以按以下順序進行開機操作:
置GST-QKP01檢修開關于檢修位;
打開GST-QKP01主電開關;
打開GST-QKP01備電開關;
完成以上操作后,GST-QKP01上電進入自動檢查狀態:指示燈全部點亮,液晶逐行顯示,蜂鳴器發出報警音。自檢完畢后,GST-QKP01面板上的“主電工作”、“檢修”指示燈點亮,工作狀態指示燈“自動”或“手動”燈點亮,液晶提示圖7-1所示界面。
置GST-QKP01檢修開關于正常位。
完成上述操作后,GST-QKP01/P面板“檢修”指示燈熄滅,開機過程結束,GST-QKP01進入正常監視狀態。
關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關閉,否則長時間放電會導致電池過度放電而損壞。
7.1.2 鍵盤操作說明
7.1.2.1 鍵盤的命令功能和字符功能
GST-QKP01的鍵盤分命令功能鍵和字符功能鍵。
【0/菜單】為雙功能鍵,左部標識為字符功能,右部標識為命令功能。命令功能,只在監視狀態下起作用;字符功能,只在進入菜單后,進行數據輸入時才使用。
【消音】、【復位】、【警報器消音/啟動】、【確認】、【取消】、【】、【】、【TAB】為命令功能鍵。
數字1-9為字符功能鍵。
7.1.2.2 數據輸入的一般方法
在開始輸入字符時,屏幕上會反白提示數據輸入?yún)^(qū)域,按【確認】鍵或【TAB】鍵,系統將默認反白提示數據為輸入數據。按下字符鍵,提示區原來顯示的所有字符消失,顯示的為剛剛鍵入的字符,并在下一輸入位置顯示提示光標(提示光標總指向新的字符輸入位置,到輸入?yún)^(qū)尾后自動指向輸入?yún)^(qū)首位)。按【】、【】鍵,將光標移至輸入?yún)^(qū)的任何一個字符位置,可對該字符進行修改。
編輯完一個數據輸入?yún)^(qū)后,按【TAB】鍵,系統將反白提示下一個數據輸入?yún)^(qū)。當位于最后一個數據輸入?yún)^(qū)時,按【TAB】鍵將返回到第一個數據輸入?yún)^(qū)。不論光標位置在何處,按下【確認】鍵,都將所有屏幕上顯示的字符存儲。
在進行數據輸入時,如果停止鍵盤輸入,3分鐘后系統將自動退出當前的數據輸入狀態,并且不存儲當前的輸入。
7.1.2.3 信息查看操作的方法
7.1.2.3.1 定義
事件信息:將火警、故障、動作、延時、啟動噴灑、反饋等信息統稱為事件信息。
焦點屏幕:查看事件信息時,事件信息類型為反白狀態的信息屏幕被稱為焦點屏幕。
焦點信息:焦點屏幕的當前信息被稱為焦點信息。
7.1.2.3.2 操作方法
信息查看主要包括事件信息、系統檢查兩種情況,其基本方法如下:
?查看事件信息時,分屏狀態下按【TAB】鍵可切換焦點屏幕,通過按【】、【】鍵可逐條查看焦點屏幕的各條信息;
?進入系統檢查時,可通過按【TAB】鍵進行翻屏查看或選擇按下相應選項的數字鍵查看運行記錄、外圍設備、系統設置、聯動方式。
?運行記錄檢查時,可通過選擇按下相應選項的數字鍵進入相關選項,通過按【】、【】鍵可逐條查看各條信息。
?外圍設備檢查時,可通過按【TAB】鍵進行翻屏查看或按【】、【】鍵逐條查看。
注意:在正常監視狀態下進行操作時,【取消】鍵可使液晶屏幕返回到該屏幕的上一級屏幕,直至返回到正常監視狀態。
7.1.2.4 鍵盤解鎖和鎖鍵盤
GST-QKP01開機默認為“鎖鍵”狀態,若進行功能鍵(除【0/菜單】、【TAB】、【消音】、【】、【】鍵外)操作或選擇相關功能選項(除“系統檢查”選項),液晶屏顯示一個要求輸入密碼的界面(圖7-2),此時輸入正確的密碼并按下【確認】鍵,才可繼續操作,同時完成鍵盤解鎖。GST-QKP01解鎖后約3分鐘不操作鍵盤或GST-QKP01復位后,自動進入鎖鍵狀態。
7.1.3 信息顯示及記錄
7.1.3.1 本機信息顯示
7.1.3.1.1 正常監視信息
GST-QKP01開機過程結束或復位完畢,面板“主電工作”指示燈點亮,工作狀態指示燈“自動”或“手動”燈點亮,液晶顯示如圖7-1所示界面,GST-QKP01/P進入正常監視狀態。
7.1.3.1.2 火警信息

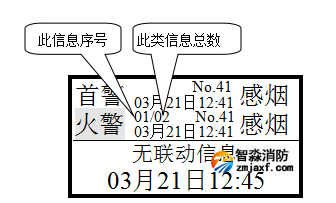

當系統內火災探測器報警或手動報警按鈕被按下后,GST-QKP01/P將在10s內發出火警信號:
液晶屏顯示如圖7-3所示火警信息,并點亮面板“火警”指示燈,發出相應報警聲;
啟動聲光警報器發出現場聲光報警信號,并點亮面板“警報器啟動”指示燈;

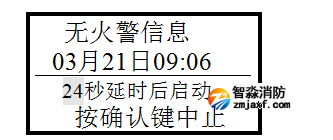

如果所報火警滿足本機設定的聯動方式,GST-QKP01將進入延時啟動階段,發出啟動控制信號,點亮面板“啟動控制”、“延時”指示燈,啟動區域訊響器發出聲光報警信號、啟動輸出模塊聯動現場消防設備。

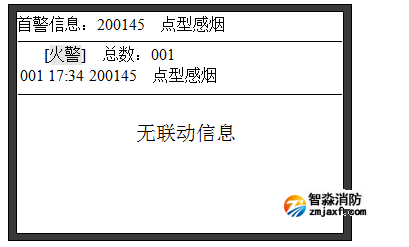

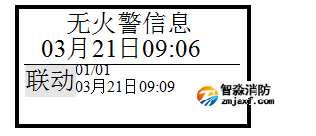

圖7-3所示為GST-QKP01發出火警信號并無聯動發生時液晶屏提示的信息,液晶上半屏按火警發生的時間順序顯示各條火警信息,顯示的內容包括:火警發生的總數、編碼點、時間和設備類型。其中屏幕上半屏的第一行顯示首次火警信息,第二行顯示最近發生的全部火警信息。

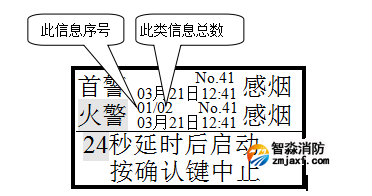

圖7-4所示為GST-QKP01發出火警信號并聯動進入延時啟動時液晶屏提示的信息,液晶上半屏按火警發生的時間順序顯示各條火警信息,液晶下半屏顯示延時啟動剩余時間。
7.1.3.1.3 故障信息
GST-QKP01提示的故障信息一般可分為兩類,一類為GST-QKP01內部部件產生的故障,如主備電故障、總線故障等;另一類是現場設備故障,如探測器故障、區域訊響器故障、輸出模塊故障等。
故障發生時,GST-QKP01將在100s內發出故障信號:
點亮面板“故障”指示燈,發出相應報警聲,并在故障輸出端子上輸出一個閉合觸點(正常為常開觸點)信號供外部設備接收。
若GST-QKP01發生的為本機內部部件產生的故障,如系統故障或主備電故障,GST-QKP01液晶提示如圖7-5所示故障信息,面板的相應指示燈按如下情況顯示:
如提示的為系統故障,點亮面板“系統故障”指示燈;
如提示的為主電故障,熄滅面板“主電工作”指示燈,并點亮面板“備電工作”指示燈。
若GST-QKP01發生的為現場設備產生的故障,GST-QKP01液晶提示如圖7-6所示故障信息。
GST-QKP01發生故障時液晶屏提示的信息分兩種:

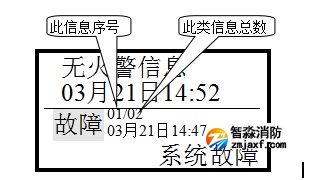

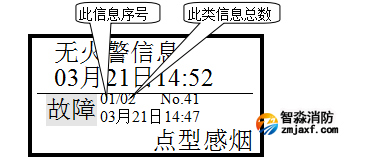

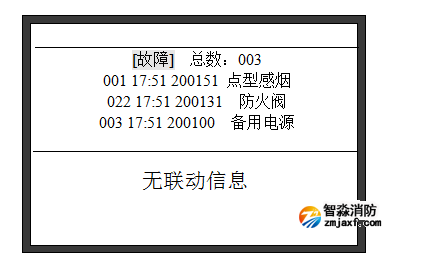

如圖7-5所示為GST-QKP01在無火警提示并發出故障信號時液晶屏提示的信息,液晶下半屏按故障發生的時間順序顯示各條故障信息,顯示的內容包括:故障發生的總數、時間和故障類型。
如圖7-6所示為GST-QKP01在無火警提示并發出故障信號時液晶屏提示的信息,液晶下半屏按故障發生的時間順序顯示各條故障信息,顯示的內容包括:故障發生的總數、編碼點、時間和設備類型。
7.1.3.1.4 動作信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下后,GST-QKP01發出急啟按鈕動作信號,同時發出啟動控制信號,并立即進入到延時啟動狀態:
液晶屏首先顯示如圖7-7所示動作信息,并發出相應報警聲;
液晶屏緊接顯示如圖7-8所示啟動控制信息和圖7-9所示延時信息,并發出啟動控制信號,點亮相應指示燈,進入到延時啟動階段。

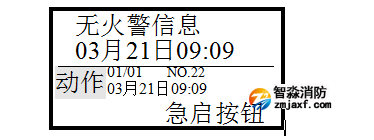

圖7-7所示為GST-QKP01在無火警提示并發出動作信號時液晶屏提示的信息,液晶下半屏按動作發生的時間順序顯示各條信息,顯示的內容包括:動作發生的總數、編碼點、時間和設備類型。
7.1.3.1.5 啟動控制信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、或GST-QKP01面板【啟動】鍵被按下,GST-QKP01發出啟動控制信號,并立即進入到延時啟動狀態:
液晶屏首先顯示如圖7-8所示啟動控制信息,并點亮“啟動控制”指示燈,發出相應報警聲;
啟動區域訊響器發出現場聲光報警信號,啟動輸出模塊聯動現場消防設備;
液晶屏緊接顯示如圖7-9所示延時信息,點亮相應指示燈,立即進入到延時啟動階段。

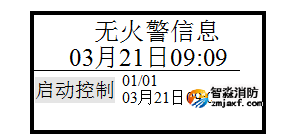

圖7-8所示為GST-QKP01在無火警提示并發出啟動控制信號時液晶屏提示的信息,液晶下半屏按啟動控制發生的時間順序顯示各條信息,顯示的內容包括:?jiǎn)?dòng)控制發生的總數及時間。
7.1.3.1.6 延時信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、或GST-QKP01面板【啟動】鍵被按下,GST-QKP01發出啟動控制信號,并立即進入到延時啟動狀態,發出延時信號:GST-QKP01液晶屏顯示如圖7-9所示延時信息,并點亮延時指示燈,發出相應報警聲
圖7-9所示為GST-QKP01在無火警提示并發出延時信號時液晶屏提示的信息,液晶下半屏按延時發生的時間順序顯示各條信息,顯示的內容為延時啟動剩余時間。其中圖7-9中提示的延時啟動剩余時間為24秒,并提示按下確認鍵可中止延時。
7.1.3.1.7 啟動噴灑信息
當GST-QKP01延時啟動結束或立即啟動后,GST-QKP01發出啟動噴灑信號:
GST-QKP01液晶屏顯示如圖7-10所示啟動噴灑信息,點亮“啟動噴灑”指示燈;
GST-QKP01電磁閥驅動端子輸出DC24V信號,并啟動氣體噴灑指示燈發出現場氣體噴灑的信息(GST-QKP04設置為“啟動噴灑輸出”方式);
圖7-10所示為GST-QKP01在無火警提示并發出啟動噴灑信號時液晶屏提示的信息,液晶下半屏按啟動噴灑發出的時間順序顯示各條信息,顯示的內容包括:?jiǎn)?dòng)噴灑發生的總數及時間。
7.1.3.1.8 反饋信息
當GST-QKP01接收到現場壓力開關反饋的動作信號后,GST-QKP01發出反饋信號:
GST-QKP01液晶屏顯示如圖7-11所示反饋信息,并點亮“氣體噴灑”指示燈,發出相應報警聲;
GST-QKP01在噴灑指示輸出端子上輸出一個閉合觸點(正常為常開觸點)信號供外部設備接收,并啟動氣體噴灑指示燈發出現場氣體噴灑的信息。
圖7-11所示為GST-QKP01在無火警提示并發出反饋信號時液晶屏提示的信息,液晶下半屏按反饋發出的時間順序顯示各條信息,顯示的內容包括:反饋發生的總數、時間及反饋類型。
7.1.3.1.9 聯動信息
當GST-QKP01和火災報警控制器(聯動型)聯網后,可通過火災報警控制器(聯動型)聯動啟動GST-QKP01,GST-QKP01收到聯動啟動命令后,發出聯動信號:
GST-QKP01液晶屏顯示如圖7-12所示聯動信息,并發出相應報警聲;
GST-QKP01如處于“自動”狀態,將立即進入延時啟動階段。
圖7-12所示為GST-QKP01在無火警提示并發出聯動信號時液晶屏提示的信息,液晶下半屏按聯動發生的時間順序顯示,顯示的內容包括:聯動發生的總數及時間。
7.1.3.2 網絡信息顯示
GST-QKP01和GST系列火災報警控制器(聯動型)聯網后,GST系列火災報警控制器(聯動型)可實時顯示GST-QKP01監控區域的故障、火警、延時、啟動、反饋等信息。
下面以和GST5000聯網為例,對網絡中1#機GST5000的液晶屏幕上顯示的GST-QKP01上傳的信息進行簡單說明(詳見GST5000說明書)。以下介紹的GST5000處于正常監控狀態,除GST-QKP01上傳的信息,GST5000沒有其它信息顯示,其中GST-QKP01的區定義編碼為200100。
7.1.3.2.1 故障信息
當GST-QKP01檢測到故障信號時,將故障信息上傳給GST5000,GST5000接收到信息后,液晶屏將顯示如圖7-13所示界面。
圖7-13所示的是故障信息顯示界面,界面中間部分為故障信息,首行顯示了信息類型為“故障”信息,信息總數為3條,其中第1條是編碼為200100區域編碼點為51的點型感煙探測器報故障,第3條是編碼為200100區域的GST-QKP01報備電故障。
7.1.3.2.2 火警信息
當GST-QKP01檢測到火警信號時,將火警信息上傳給GST5000,GST5000接收到信息后,液晶屏將顯示如圖7-14所示界面。

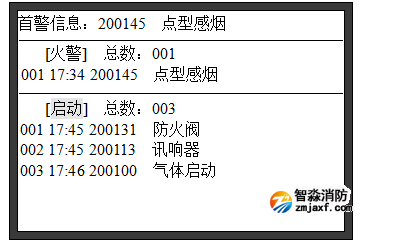

圖7-14所示的是火警信息顯示界面,界面最上方持續顯示首警信息,界面第二部分顯示GST-QKP01上傳的全部火警信息,首行顯示了信息類型為“火警”信息,信息總數為1條,其中第1條是編碼為200100區域編碼點為45的點型感煙探測器報火警。
7.1.3.2.3 延時信息

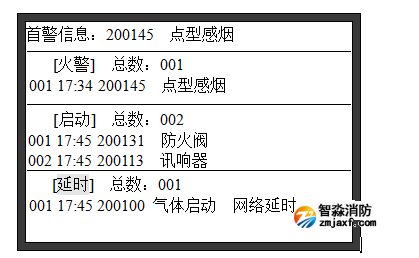

當GST-QKP01進入到延時啟動狀態時,將啟動信息、延時信息上傳給GST5000,GST5000接收到信息后,液晶屏將顯示如圖7-15所示的界面。
圖7-15所示的是啟動、延時信息顯示界面,界面第三部分顯示GST-QKP01上傳的全部啟動信息,首行顯示了信息類型為“啟動”信息,信息總數為2條,其中第1條是編碼為200100區域編碼點為31的輸出模塊被啟動;界面第四部分顯示GST-QKP01上傳的全部延時信息,首行顯示了信息類型為“延時”信息,信息總數為1條,其中第1條是編碼為200100區域處于延時狀態。
7.1.3.2.4 啟動信息
當GST-QKP01啟動現場總線設備或氣體噴灑時,GST-QKP01將啟動信息上傳給GST5000,GST5000接收到信息后,液晶屏將顯示如圖7-16所示的界面。
7.1.3.2.5 反饋信息

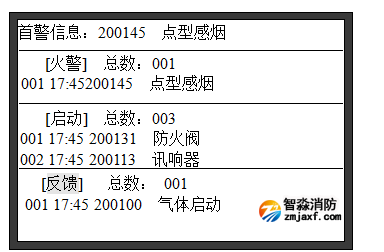

當GST-QKP01收到壓力開關的反饋信號時,GST-QKP01將反饋信息上傳給GST5000,GST5000接收到信息后,液晶屏將顯示如圖7-17所示的反饋信息界面。
7.1.3.3 信息查詢
當GST-QKP01處于監視狀態時可通過GST-QKP01的液晶查詢運行記錄、外圍設備、系統設置、聯動方式信息。
7.1.3.3.1 運行記錄檢查
GST-QKP01具有2個事件記錄器,分別是999條的火警記錄器用于專門記錄火警事件信息,999條的運行記錄器用于記錄除火警以外的其它事件信息。

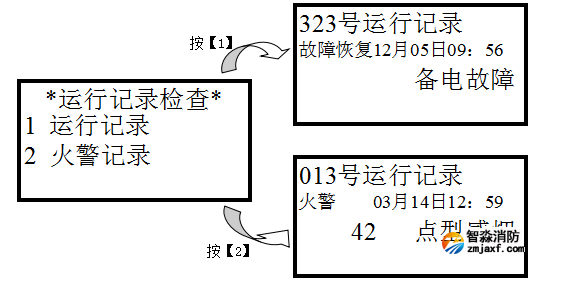

在設置操作界面如圖7-18,按GST-QKP01面板的【1】鍵,進入系統檢查操作界面。如圖7-19所示的界面為系統檢查操作界面按【TAB】上下翻頁的圖例。
在“系統檢查操作”界面下,按GST-QKP01面板的【1】鍵,進入“運行記錄檢查”界面,分別選擇按下數字鍵【1】或【2】可進入運行記錄或火警記錄的信息檢查界面。如圖7-20所示的界面為運行記錄檢查界面按分別選擇按下【1】或【2】鍵后所進入的信息界面的圖例。
運行記錄和火警記錄的每條信息包括記錄信息的順序號、事件類型、時間、編碼點、設備類型或事件漢字信息。
7.1.3.3.2 外圍設備檢查

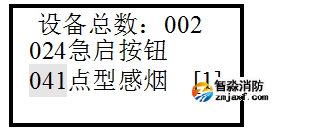

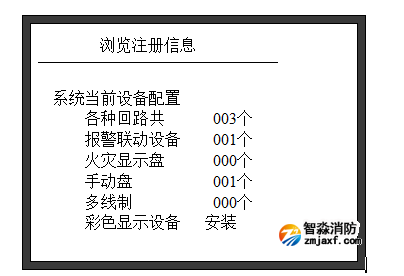

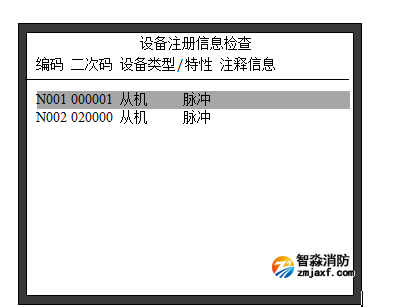

系統內連接的現場總線設備經過GST-QKP01注冊后,可通過GST-QKP01的外圍設備查詢界面進行查看。
在“系統檢查操作”界面(圖7-19)下,按GST-QKP01面板的【2】鍵,進入到外圍注冊設備信息顯示界面(圖7-21)。外圍注冊信息界面包括:注冊設備總數、注冊設備編碼點、注冊設備類型及報警類設備報警聯動特性。
7.1.3.3.3 系統設置檢查

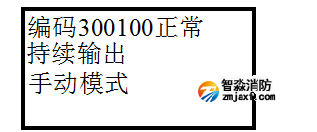

在“系統檢查操作”界面(圖7-19)下,按GST-QKP01面板的【3】鍵,進入圖7-22所示的系統設置信息界面。系統設置信息界面包括:區域編碼、區域工作狀態、氣體輸出方式、區域工作模式。
7.1.3.3.4 聯動方式檢查
GST-QKP01檢測到滿足預先設定的聯動方式的火警后可自動啟動氣體噴灑滅火,GST-QKP01設置的聯動方式可通過聯動方式信息界面查詢。

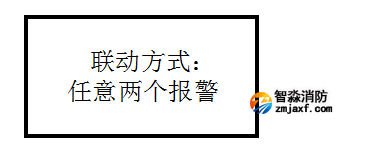

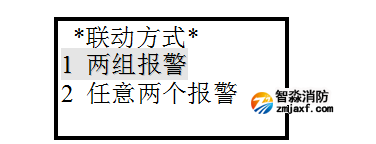

在“系統檢查操作”界面(圖7-19)下,按GST-QKP01面板的【4】鍵,進入圖7-23所示的聯動方式信息查詢界面。
7.1.4 聲光自檢
在GST-QKP01處于正常監視狀態時,可對GST-QKP01的液晶、指示燈、蜂鳴器進行手動檢測,以判斷GST-QKP01的上述器件是否工作正常。手動檢測過程如下:

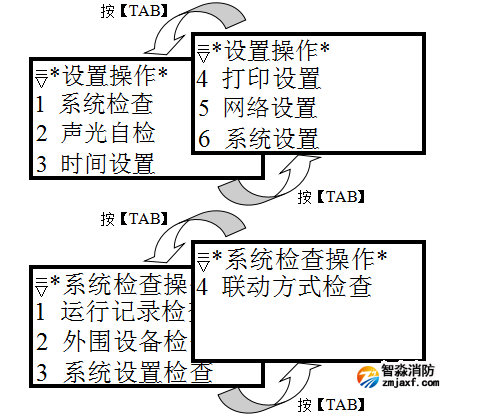

按下GST-QKP01面板的【0/菜單】鍵,GST-QKP01液晶屏顯示如圖7-18所示界面;
按下面板的【2】鍵;
輸入用戶密碼,按下面板的【確認】鍵。
GST-QKP01自檢過程中,指示燈全部點亮,液晶屏逐行顯示,蜂鳴器發出報警聲,自檢完畢,GST-QKP01返回到正常監視狀態。
7.1.5 時間設置
當GST-QKP01的時間需要重新調整時,可按以下步驟進行時間設置:
按GST-QKP01【0/菜單】鍵,液晶屏?xí)@示如圖7-18所示界面;

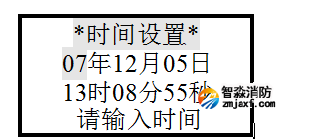

按下【3】鍵選擇“3 時間設置”選項輸入用戶密碼并確認后,屏幕顯示出如圖7-24所示界面。
可通過按【TAB】鍵來選擇欲修改的數據塊(年、月、日、時、分、秒的內容),使光標停在數據塊的第一位,修改時間的具體操作參照“7.1.2.2 數據輸入的一般方法”中的內容。修改完畢后,按【確認】鍵便得到了新的系統時間。
系統時間在GST-QKP01面板上的液晶屏幕上顯示。通常顯示的格式是月、日、時、分,在非菜單狀態下,系統時間會顯示在液晶屏幕中無事件信息顯示的部分或全屏幕顯示。
7.1.6 打印機操作
7.1.6.1 打印機設置
GST-QKP01具有記錄打印功能,通過設置可選擇打印功能:
按GST-QKP01【0/菜單】鍵,液晶屏?xí)@示如圖7-18所示界面;
按下【4】鍵選擇“4打印設置”選項輸入用戶密碼并確認后,屏幕顯示出如圖7-25所示界面;
按下【2】鍵選擇“2打印設置”選項后,屏幕顯示出如圖7-25所示界面。
分別輸入數字鍵【1】、【2】、【3】可選擇禁止打印、自動打印、選擇打印三種方式,反白顯示的為當前設置。
注:
1)在“禁止打印”的狀態下,系統不打印任何信息。
2)在“自動打印”的狀態下,打印機自動打印系統中發生的新信息。
3)在“選擇打印”的狀態下,打印機自動打印系統發生的報警信息。
4)在“自動打印”及“選擇打印”的狀態下,用戶可在記錄檢查時有選擇的打印一些必要的信息。
7.1.6.2 打印機自檢
有兩種方法:
1)先按住打印機的SEL鍵再開機,之后就會打印檢測清樣。
2)開機狀態下,按一次SEL使SEL鍵上的紅燈熄滅、打印機進入離線狀態,然后按住LF鍵再按SEL鍵,則就會打出檢測清樣。
7.1.6.3 打印機走紙操作
需要走紙時,先通過SEL鍵使進入離線狀態,然后按一下LF鍵則開始空走紙,再次按下LF鍵則停止;走紙時按SEL鍵則直接停止空走紙并進入聯線狀態。
7.1.6.4 打印機換紙操作
打印紙用完或需要換紙時,先確認打印機離線或通過SEL鍵使進入離線即紅燈滅;
按OPEN鍵打開前蓋,取出剩下的紙芯并裝上新的紙卷,并讓紙從出紙口伸出一段,合上前蓋讓膠軸將紙卷充分壓住即可。
注意:裝紙時須確認熱敏打印紙的熱敏涂層在上側。
7.1.7 消音
當GST-QKP01處于火警、故障、延時、反饋等報警狀態時,GST-QKP01發出相應報警音進行聲提示。GST-QKP01報警音可通過消音操作消除,當GST-QKP01處于消音狀態時,新報警信號可重新啟動GST-QKP01發出報警音。
GST-QKP01可通過以下兩種方式實現消音操作:
當GST-QKP01發出報警音時,按下GST-QKP01面板【消音】鍵,消除GST-QKP01報警音;
當GST-QKP01發出報警音時,通過和GST-QKP01聯網的火災報警控制器(聯動型)進行消音操作,消除GST-QKP01報警音。

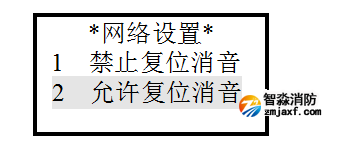

注:采用聯網火災報警控制器(聯動型)進行消音,消音操作前應將GST-QKP01設置為允許網絡復位消音方式,設置方法為:按下GST-QKP01面板【0/菜單】鍵,進入“設置操作”界面(圖7-18),再按數字鍵【5】選擇“5 網絡設置”,液晶屏顯示如圖7-26所示的界面,按數字鍵【2】選擇“2 允許復位消音”,即設置GST-QKP01為允許網絡復位消音方式。
7.1.8 復位
當火警或故障等處理完畢后,可通過復位操作對系統進行復位。
GST-QKP01/P可通過以下兩種方式實現復位操作:
當GST-QKP01/P處于監視狀態時,按下GST-QKP01/P面板【復位】鍵,輸入密碼后按下面板【確認】鍵,復位系統;
通過和GST-QKP01/P聯網的火災報警控制器(聯動型)進行復位操作,復位系統。
注:采用聯網火災報警控制器(聯動型)進行復位,復位操作前應將GST-QKP01/P設置為允許網絡復位消音方式,設置方法參見7.1.7 中關于網絡復位消音方式設置的注釋。
系統復位時,GST-QKP01/P液晶屏提示如圖7-27所示的信息,說明系統在復位操作過程中,此時操作人員應稍等片刻,待系統完成此項操作后再進行其它操作。復位完畢,系統進入到正常監視狀態。
通過復位可以完成以下功能:
清除當前的所有火警、故障和反饋顯示;
復位所有聯動設備;
復位所有的啟動命令;
清除正處于延時啟動的命令;
清除消音狀態。
7.1.9 氣體滅火的緊急啟動和停動
7.1.9.1 緊急啟動
當收到火警信息后,已經確認火警且氣體噴灑保護區內人員已經全部疏散,可對報警區域?qū)嵤┚o急啟動。緊急啟動可通過以下三種方式實現:
按下現場報警區域緊急啟動按鈕;
打開GST-QKP01/P上的黃色防護罩,捅破啟動鍵的玻璃保護罩,按下【啟動】鍵;
當GST-QKP01/P處于“自動”工作狀態時,通過火災報警控制器(聯動型)聯動啟動GST-QKP01/P。
通過火災報警控制器(聯動型)聯動啟動GST-QKP01/P,在啟動之前必須先進行聯網設置,具體聯網設置方式見“7.2.2.1.1 聯網設置”。
GST-QKP01/P延時啟動期間,如確認可以立即啟動氣體噴灑,可手動結束延時,直接啟動氣體噴灑輸出:
按下GST-QKP01/P面板上的【確認】鍵。
輸入用戶密碼并按下GST-QKP01/P上的【確認】鍵,GST-QKP01/P液晶屏提示圖7-28所示的信息界面,根據提示按下GST-QKP01/P面板【2】鍵立即啟動。
進入延時啟動階段后,GST-QKP01發出啟動控制信號,點亮面板的“啟動控制”、“延時”、“警報器啟動”指示燈,蜂鳴器發出報警聲,液晶屏顯示延時信息,并啟動區域訊響器發出聲光報警信息、啟動輸出模塊聯動現場消防設備。
延時啟動結束或者立即啟動后,GST-QKP01熄滅“延時”燈,點亮“啟動噴灑”指示燈,GST-QKP01輸出驅動電磁閥的DC24V信號,液晶屏顯示啟動噴灑信息,啟動現場氣體噴灑指示燈指示氣體噴灑。
7.1.9.2 緊急停動
當系統處于延時啟動狀態時,在火情得到控制不需進行氣體噴灑滅火時,可緊急停止延時啟動。緊急停動可通過以下四種方式實現:
按下現場的緊急停動按鈕;
打開GST-QKP01上的黃色保護罩,捅破【停動】鍵的玻璃保護罩,按下【停動】鍵;
按下GST-QKP01上的【確認】鍵,輸入用戶密碼按【確認】,GST-QKP01液晶屏提示圖7-28所示的信息界面,根據提示按下 【1】鍵立即停動;
通過火災報警控制器(聯動型)聯動停動GST-QKP01。
緊急停動后,GST-QKP01熄滅面板的“啟動控制”、“延時”、“警報器啟動”指示燈,停止報警聲,液晶屏返回到系統工作正常界面,并停止區域訊響器和現場輸出模塊的輸出,GST-QKP01回到正常監視狀態。
7.1.10 警報器啟動和停動
當保護區域出現火警GST-QKP01未報警時,可手動啟動聲光警報器進行火警聲光報警;當確認火警且未確定氣體噴灑保護區內人員已經全部疏散,可手動啟動現場區域訊響器進行氣體噴灑聲光報警。當保護區域火情得到控制或不需進行氣體噴灑滅火時,可手動停動聲光警報器和區域訊響器。
警報器啟動操作按以下步驟進行:
按下GST-QKP01面板上的【警報器消音/啟動】鍵;
輸入密碼,按【確認】鍵后進入如圖7-29所示界面;

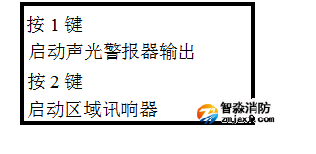

按【1】鍵啟動聲光警報器;按【2】鍵啟動區域訊響器。
警報器停動操作按以下步驟進行:
按下GST-QKP01面板上的【警報器消音/啟動】鍵;

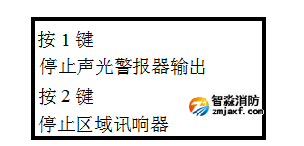

輸入密碼,按【確認】鍵后進入如圖7-30所示界面;
按【1】鍵停動聲光警報器;按【2】鍵停動區域訊響器。
7.1.11 火災報警控制器的顯示和操作
GST-QKP01與火災報警控制器(聯動型)聯網后,GST-QKP01的設備可以按區在火災報警控制器(聯動型)上顯示和操作。
火災報警控制器(聯動型)可以顯示GST-QKP01上傳的火警、故障、延時、啟動、反饋信息,信息內容包含區號、設備類型和區漢字注釋信息,具體內容見以下描述:
火警信息:當GST-QKP01控制的設備報火警時,火災報警控制器(聯動型)將顯示GST-QKP01上傳的火警信息,報警點的編碼是區號加上設備編碼的和。
故障信息:當GST-QKP01控制的設備或GST-QKP01本機發生故障時,火災報警控制器(聯動型)將顯示GST-QKP01上傳的故障信息。其中,訊響器、噴灑指示燈、緊急啟停按鈕、手自動轉換開關、模塊五類編碼設備報故障時,故障點的編碼是區號加上設備編碼的和;電磁閥、壓力開關、聲光警報報故障時,故障點的編碼是區號;GST-QKP01的主/備電故障、系統故障的編碼總是以區號上報。
延時信息:當GST-QKP01控制的區域進入延時啟動狀態時,火災報警控制器(聯動型)將顯示GST-QKP01上傳的延時信息,延時信息的編碼為該區區號。
啟動信息:當GST-QKP01啟動區域訊響器、模塊、電磁閥后,火災報警控制器(聯動型)將顯示GST-QKP01上傳的啟動信息,啟動信息的編碼為該區區號。
反饋信息:當GST-QKP01檢測到壓力開關動作后,火災報警控制器(聯動型)將顯示GST-QKP01上傳的反饋信息,反饋信息的編碼為該區區號。
注意:GST-QKP01區域的緊急啟停按鈕動作時,動作信息不上傳火災報警控制器(聯動型)。
火災報警控制器(聯動型)可以對GST-QKP01進行啟動、停動、復位、消音四項操作,具體操作方式見以下描述:
在火災報警控制器(聯動型)上可以通過手動盤、鍵盤、聯動公式等方式啟/停GST-QKP01上的區域訊響器、噴灑指示燈、模塊、電磁閥四種設備,操作時可按設備編碼分類控制,方法和聯動控制器上的其它設備相同,具體參見聯動控制器說明書,設備編碼按以下方式表示:假如GST-QKP01區定義為002000,002000區的設備編碼可表示為:00200013訊響器、00020047噴灑指示燈、00200022模塊、00020037氣體啟動。
注意:對GST-QKP01上的“氣體啟動”編碼點進行啟動操作時,該區必須處于“自動”狀態,否則操作無效。
?火災報警控制器(聯動型)可對GST-QKP01進行復位、消音操作。
注意:要想使火災報警控制器(聯動型)對GST-QKP01的消音、復位操作有效,GST-QKP01的網絡設置必需為“允許復位消音”方式。
7.2 系統管理員的操作
7.2.1 手自動工作狀態設置
GST-QKP01和火災報警控制器(聯動型)聯網后,GST-QKP01能否接收火災報警控制器(聯動型)的聯動啟動命令由GST-QKP01的手自動工作狀態決定。當處于自動工作狀態時,GST-QKP01能接收火災報警控制器(聯動型)的聯動啟動命令;當處于手動工作狀態時,GST-QKP01不能接收火災報警控制器(聯動型)的聯動啟動命令?;馂?zāi)報警控制器(聯動型)的聯動停動命令不受GST-QKP01的手自動工作狀態影響。
GST-QKP01的手自動工作狀態可通過以下方式設定:
操作系統內的手自動轉換開關,將手自動轉換開關上的鑰匙旋轉到預設定的工作狀態的位置,保持至欲設定工作狀態的指示燈點亮即可;
操作GST-QKP01,將其上的鑰匙旋轉到欲設定的工作狀態的位置,保持至欲設定工作狀態的指示燈點亮即可。
當氣體滅火保護區有人作業時,應通過手自動轉換開關將保護區設置為手動工作方式,當人員離開保護區時方可設為自動工作方式。
7.2.2 GST-QKP01上的設置
7.2.2.1 聯網地址設置及區定義
GST-QKP01和火災報警控制器(聯動型)聯網時,應首先設定GST-QKP01的網絡地址。
聯網后,GST-QKP01上傳的信息在火災報警控制器(聯動型)上顯示的二次碼及火災報警控制器(聯動型)聯動啟動GST-QKP01的二次碼,是由GST-QKP01區定義的編碼號決定;火災報警控制器(聯動型)上顯示的GST-QKP01的漢字注釋信息由GST-QKP01區定義的漢字注釋信息決定。
7.2.2.1.1 聯網地址
GST-QKP01聯網時不能作為網路中的1#機,其網絡地址只能設置為02~32間的任意數。網絡地址設置方式如下:
在系統設置操作界面(圖7-31)下,按數字鍵【4】進入圖7-32所示界面,輸入數據(02~32間任意數),按【確認】鍵則網絡地址修改完成。
如圖7-32所示的界面為GST-QKP01網絡地址設置界面,顯示的數字為當前設置的本機編號,可以按數字鍵改變。注意此處所設置的網絡地址號應不大于在火災報警控制器(聯動型)的聯網設備數,否則會注冊不上。
7.2.2.1.2 區定義
GST-QKP01的區定義包括兩部分:編碼及漢字注釋定義。
GST-QKP01的區定義中的編碼是區域二次碼,本機信息在網絡中顯示信息的二次碼都是區域的二次碼,本機連接的現場總線設備的信息在網絡中顯示信息的二次碼是本機區域二次碼和報警總線設備地址碼的和。區定義方式如下:

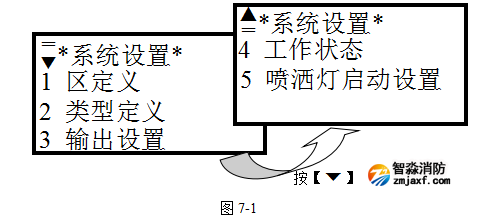

在系統設置操作界面(圖7-31)下,按數字鍵【2】進入(圖7-33)所示界面。

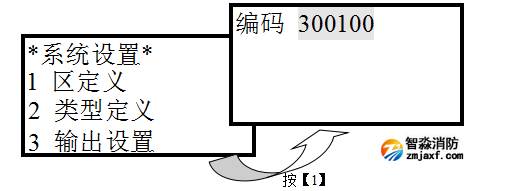

在系統設置界面(圖7-33)下,在系統設置界面下按數字鍵【1】進入如(圖7-34)所示的區定義界面,定義完畢按【確認】鍵保存即可。
如(圖7-34)所示的界面為GST-QKP01的系統設置界面選擇“1 區定義”后轉入?yún)^(qū)定義界面的圖例,其中區定義界面中的首行為本機區域二次碼,下面兩行為區域漢字注釋漢字編碼,每個漢字編碼占4位,總共7個漢字共28位。
在GST-QKP01與火災報警控制器(聯動型)聯網時,當設備發生火警、故障、延時、啟動、反饋信息時,火災報警控制器(聯動型)上將顯示發生信息設備的區號、設備類型以及區注釋漢字信息;也可以通過區號和設備類型在火災報警控制器(聯動型)上對該區設備進行啟/停操作。
注意:在定義6位區號時,建議對前3位編碼,后3位仍保持為0,以便迅速識別區域總線設備的編碼。如果GST-QKP01與火災報警控制器(聯動型)聯網時,GST-QKP01區號不能與火災報警控制器(聯動型)上的其它設備的編碼相同。
7.2.2.2 類型及報警聯動特性定義
GST-QKP01能識別表1中所列的設備,表1中未列的設備不能識別,需要定義成表中所列的設備;報警類的設備需要設置報警聯動特性,以便確定設備是否參與報警聯動,這些都需要對GST-QKP01進行類型定義。

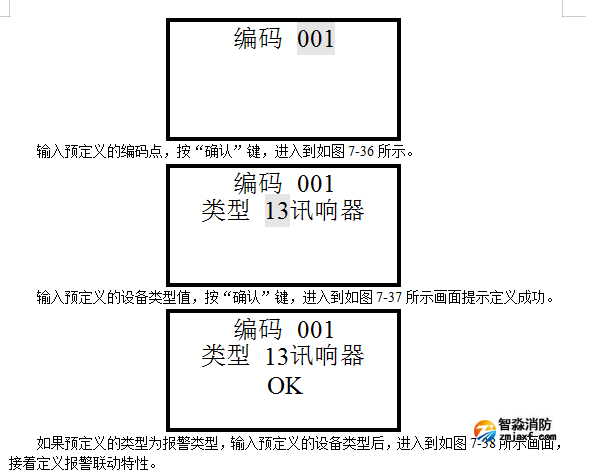

在系統設置界面(圖7-33),按【2】進入“類型定義”界面,如圖7-35所示。

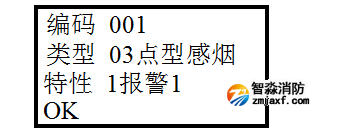

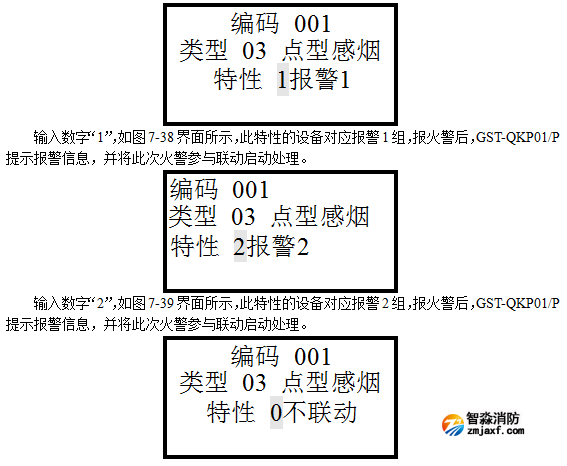

輸入數字“0(或3~9內的任一數值)”,如圖7-40界面所示,此特性的設備不屬于報警1組或報警2組,設備報火警后,GST-QKP01只提示報警信息,不將此次火警參與聯動啟動處理。
報警1數值輸入完畢,按“確認”鍵,進入到如圖7-41所示界面提示定義成功。其它參數確認界面類似。
注:
1)表1為GST-QKP01能夠識別的設備類型,這些設備GST-QKP01注冊后不能修改設備類型;GST-QKP01注冊上表1未列的設備后,可定義/修改此編碼點的設備類型,可定義的類型僅限于表1所列的范圍。
2)報警類設備都具有報警聯動特性,除“點型感煙(3)”、“點型感溫(2)”固定報警聯動特性分別為“報警1(1)”、“報警2(2)”外,其它報警類設備報警聯動特性默認為“不聯動(0)”,可通過“類型定義”菜單修改報警聯動特性。
7.2.2.3 啟動方式和啟動延時時間設置
GST-QKP01可根據所配接氣體設備選擇啟動方式,還可根據現場氣體設備噴灑輸出前需要處理的事情設置延時啟動時間。啟動方式和啟動延時時間設置方式如下:
在系統設置界面(圖7-34)下,按數字鍵【3】,進入圖7-42所示界面,設置完畢按【確認】鍵保存即可。

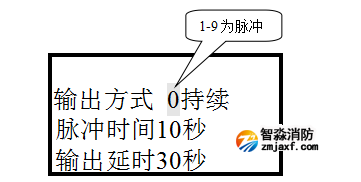

圖7-42所示界面為啟動方式和啟動延時時間設置界面,其中首行為GST-QKP01輸出方式設置,可設置為持續輸出方式(輸入數字0)和脈沖輸出方式(輸入1~9中任一數字),設置為脈沖輸出方式時,應繼續設定脈沖時間,脈沖時間可設為0~99之間任一數值;第三行為延時啟動的延時時間設定,延時時間可設為0~30之間任一數值。
7.2.2.4 區域總線工作狀態設置
GST-QKP01區域總線可根據現場總線設備的工作情況設置為調試和正常兩種狀態,當設置為調試狀態時,GST-QKP01已經注冊的現場總線設備由于故障無法巡檢時GST-QKP01將不報此總線設備故障。
在系統設置界面(圖7-33)下,按數字鍵【4】進入圖7-43所示界面,設置完畢按【確認】鍵保存即可。

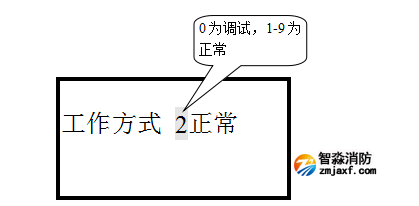

圖7-43所示為區域總線工作方式設置界面,輸入數字0可設置為調試方式,輸入1~9中任一數字可設置為正常方式。
7.2.2.5 本機火警聯動啟動方式設置
7.2.2.5.1 報警設備分組介紹:
GST-QKP01所配接的報火警設備根據報警聯動特性分為報警1組設備、報警2組設備和兩組外設備,報警聯動特性的設置方法參見“0類型及報警聯動特性定義”介紹。
?報警1組(對應特性1):探測器、手動報警按鈕及未定義設備可以通過設置聯動特性歸入本組。對于報警1組的設備,GST-QKP01不但提示此組設備的火警信息,而且在進行聯動啟動處理時也將此組火警作為聯動啟動的條件;
?報警2組(對應特性2):探測器、手動報警按鈕及未定義設備可以通過設置聯動特性歸入本組。對于報警2組的設備,GST-QKP01不但提示此組設備的火警信息,而且在進行聯動啟動處理時也將此組火警作為聯動啟動的條件。
?組外(對應特性0):探測器、手動報警按鈕及未定義設備可以通過設置聯動特性歸入本組。對于報警兩組外的設備,GST-QKP01僅僅提示設備的火警信息,此火警不作為聯動啟動的條件。
注:GST-QKP01注冊后固定將“點型感煙探測器”分在報警1組,將“點型感溫探測器”分在報警2組。
7.2.2.5.2 設置方法
GST-QKP01接收到探測器或手動報警按鈕上傳的火警信息后,當報警條件滿足預先設定的聯動啟動邏輯時,GST-QKP01自動啟動氣體滅火。GST-QKP01的聯動方式設置如下:
在系統設置操作界面(圖7-31)下,按數字鍵【3】進入“聯動方式”設置界面,如圖7-44所示,輸入選定聯動方式的數字鍵,被選定聯動方式將反白顯示,退出“聯動方式”設置界面即可。
圖7-44所示的界面為GST-QKP01的聯動方式設置界面,反白顯示的選項為當前所選聯動方式,其中:
“1 兩組報警”:選中此項后,GST-QKP01注冊的報警類設備中,出現屬性為報警1組和報警2組的探測器各有一個報警時,GST-QKP01將執行聯動啟動。
“2 任意兩個報警”:選中此項后,GST-QKP01注冊的報警類設備中,出現屬性為報警1組和報警2組的任意兩個探測器報警,GST-QKP01將執行聯動啟動。
7.2.2.6 系統密碼修改
GST-QKP01密碼可分為用戶密碼和系統密碼(出廠默認值均為******),除“系統設置操作”需要系統密碼外,其它具有權限限制的操作均需要用戶密碼。
在“系統設置操作”界面(圖7-31),按數字鍵【5】進入“密碼設置”界面,在“密碼設置”界面下按數字鍵【1】 或【2】屏幕分別顯示用戶密碼和系統密碼設置界面,輸入新密碼,按【確認】鍵完成設置。

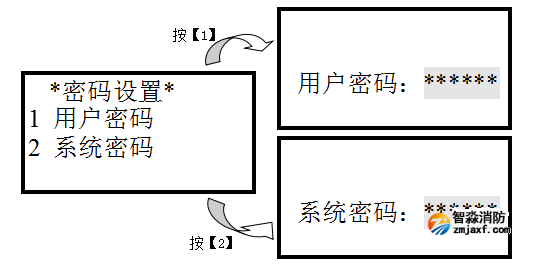

圖7-45所示的界面為GST-QKP01的密碼設置界面分別選擇【1】鍵和【2】鍵后液晶轉入相應密碼設置界面的圖例,在任一密碼設定界面下,設置前保存的為上次設定的密碼,按照“7.1.2.2 數據輸入的一般方法”輸入新設定密碼數值后按【確認】鍵保存即可。
7.2.2.7 噴灑燈啟動設置
GST-QKP01所配接的噴灑指示燈有兩種啟動控制方式:第一種是GST-QKP01收到壓力開關反饋信號或者GST-QKP01發出啟動噴灑信號后都啟動噴灑指示燈,第二種是GST-QKP01收到壓力開關反饋信號后啟動噴灑指示燈。GST-QKP01控制噴灑指示燈的方式可以通過“噴灑燈啟動設置”界面設置。

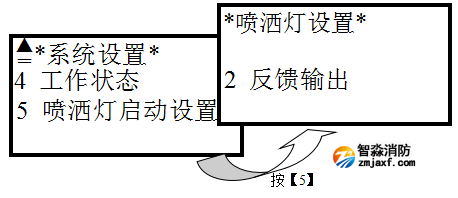

在系統設置界面(圖7-33)下,按數字鍵【5】進入圖7-46所示界面。
按“1”鍵選擇“1 啟動噴灑輸出”,GST-QKP01收到壓力開關反饋信號或者GST-QKP01發出啟動噴灑信號后都啟動噴灑指示燈;按“2”鍵選擇“2 反饋輸出”,GST-QKP01收到壓力開關反饋信號后啟動噴灑指示燈。
7.2.3 火災報警控制器(聯動型)上的設置
GST-QKP01和GST系列火災報警控制器(聯動型)聯網后,通過以下設置,可實現遠程手/自動啟停GST-QKP01的區域設備及手動消音、復位GST-QKP01,并可遠程實時顯示氣體監控區域的火警、故障、延時、啟動、反饋信息。
下面以和JB-QG/QT-GST5000火災報警控制器(聯動型)(以下簡稱為GST5000)聯網為例對聯網設置及聯動公式編輯進行簡單說明,詳見相應火災報警控制器(聯動型)的說明書,其中GST5000作為主機定義為1#機。
7.2.3.1 聯網設置
7.2.3.1.1 網絡地址設置
要完成GST系列控制器聯網,首先必須對接入網絡的控制器進行網絡地址設置,每臺控制器均有一個唯一的地址,且其地址號范圍為1~32。當GST系列控制器作為主機接入網絡中時,其地址應設置為1,作為從機接入網絡中時,其地址應設置為2~32,其中GST-QKP01只能作為從機接入網絡中。網絡地址設置過程如下:
GST-QKP01的地址設置詳見7.2.2.1 介紹。
對于GST5000,可按以下步驟進行地址設置:

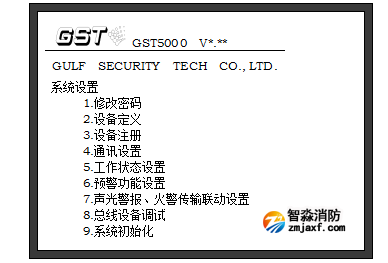

按下GST5000【系統設置】鍵,輸入系統密碼,進入系統設置菜單(如圖7-47)。

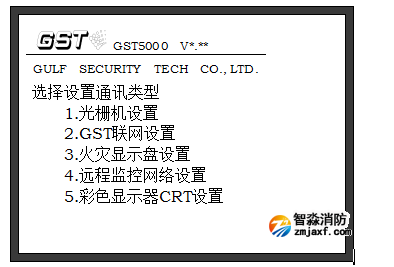

選擇第四項“4.通訊設置”,屏幕上會顯示出如圖7-48的五種通訊設置方式。

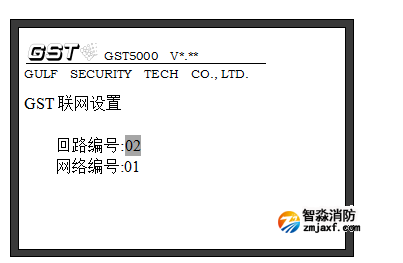

選擇“2.GST聯網設置”菜單進入GST聯網設置界面,如圖7-49所示。

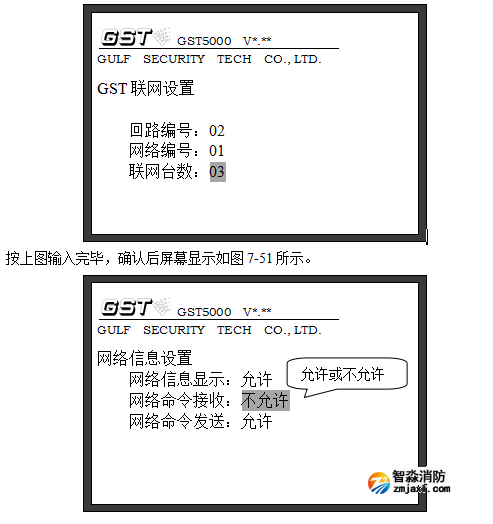

圖7-49所示界面中,回路編號為GST5000聯網板所在的回路號,圖中設置聯網板所在的回路編號為02;網絡編號為GST5000在以02號聯網板組建的網絡中的網絡地址,其中GST5000作為網絡中的1#主機,應設置為01,如圖7-50所示。設置完成后按【確認】鍵,屏幕顯示如圖7-50,提示輸入網絡中聯網GST-QKP01臺數,輸入完畢按【確認】鍵保存。
注:設置聯網控制器“聯網臺數”時應注意,此處輸入的參數應包含最大的從機地址,即當GST-QKP01的網絡地址設置為03時,即使網絡中只有GST5000和GST-QKP01兩臺控制器,此處的“聯網臺數”也應設置為03。
圖7-51提示GST5000需要對本機聯網板進行網絡信息設置,設置方法見表2。
名稱 | 設定值 | 含義 | 備注 |
網絡信息顯示 | 允許 | 控制器接收并顯示網絡上傳來的火警、故障、恢復、延時、自檢、等網絡信息 | 接GST-QKP01/P時應設置為允許 |
不允許 | 控制器不接收不顯示網絡上傳來的火警、故障、恢復、延時、自檢等網絡信息 | ||
網絡命令接收 | 允許 | 控制器接收網絡上傳來的復位、啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令,并執行這些命令 | 接GST-QKP01/P時應設置為不允許 |
不允許 | 控制器不接收、不執行網絡上傳來的復位、啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令 | ||
網絡命令發送 | 允許 | 控制器向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令 | 接GST-QKP01/P時應設置為允許 |
不允許 | 控制器不向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令 |
輸入完成后按【確認】鍵后保存網絡信息設置。
7.2.3.1.2 網絡設備注冊
地址設置完畢后,如果GST5000工作在“調試狀態”,GST5000作為主機會自動搜索網絡中的從機;如果GST5000工作在“監控狀態”,應對GST5000進行設備注冊操作,以搜索網絡中的從機。
按下GST5000【系統設置】鍵,輸入系統密碼,進入系統設置菜單(如圖7-47)。在系統設置界面下選擇第三項“3.設備注冊”,GST5000進入圖7-52界面開始注冊。

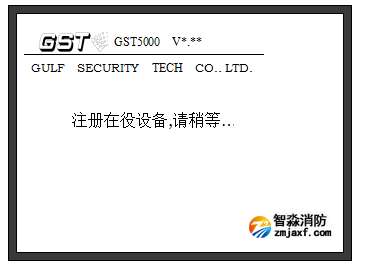

完成設備注冊后系統會進入圖7-53界面顯示注冊信息。
7.2.3.1.3 網絡設備定義

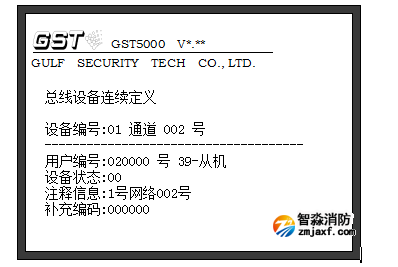

GST5000注冊網絡設備后,必須定義網絡中連接的GST-QKP01。定義方式如圖7-54所示。按下GST5000【系統設置】鍵,輸入系統密碼,進入系統設置菜單,選擇“2.設備定義”后,再選擇“1.總線設備定義”,進入設備定義界面如圖7-54所示,在通道號編輯框中輸入GST5000的聯網板號,設備號為要定義的GST系列GST-QKP01聯網地址(范圍001-032),如001號是指該條網絡中的1號GST-QKP01,002號指的是該條網絡中的2號GST-QKP01,003號指的是3號GST-QKP01……。用戶編碼是指網絡中的GST-QKP01二次碼,設備類型為39-從機。
網絡設備定義完畢,可通過GST5000進行查詢。按下GST5000“設備查詢”鍵,可查詢到如圖7-55所示的注冊信息。
7.2.3.2 聯動公式編輯
GST-QKP01的設備可以按區在火災報警控制器(聯動型)上啟動或停動,編寫聯動公式的方法和其他設備相同,設備表示由六位區號和兩位設備類型號構成。如GST-QKP01區號定義為002000,設備分別表示為:00200013訊響器、00200047噴灑指示燈、00200022防火閥、00200032空調機組、00200034照明配電、00200037氣體啟動。具體聯動公式的編寫方法參見聯動控制器的說明書。
注意:編寫聯動公式時,涉及GST-QKP01上的設備不能用通配符表示。
7.2.4 設備注冊
7.2.4.1 GST-QKP01上總線設備注冊

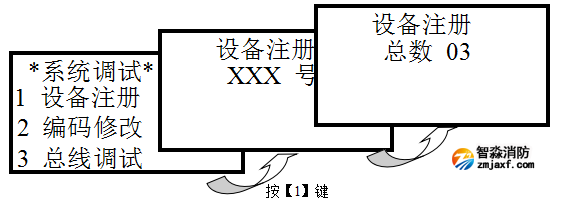

在系統設置操作界面(圖7-31),按【1】進入“系統調試”界面,再按【1】開始設備注冊,最后顯示注冊到的設備總數,如圖7-56所示。
在設備安裝時,應按表1所列范圍對設備進行編碼,如果不在指定范圍,開機后GST-QKP01將自動進行調整并在運行記錄中記錄更改前及更改后的地址碼。
GST-QKP01在注冊前應按表1對比所接設備是否為表中所列類型,如果不是表中所列類型,應在GST-QKP01上對此編碼點進行設備定義,具體定義方法見“7.2.2.2 類型及報警聯動特性定義”,如果不是表中類型且GST-QKP01未對此編碼點進行設備定義,注冊后GST-QKP01將報此編碼點的故障。
注冊完畢,也可對報未定義故障的編碼點進行定義,具體定義方法見“7.2.2.2 類型及報警聯動特性定義”,定義完畢,GST-QKP01將自動恢復此編碼點的未定義故障。
7.2.4.2 總線設備注冊編碼的修改

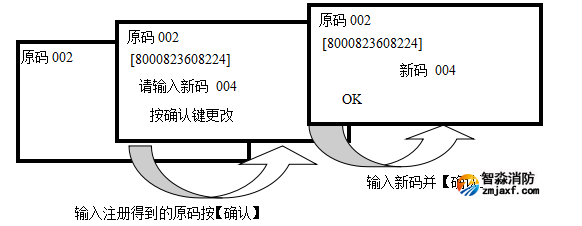

在系統調試界面(圖7-56)按【2】鍵可修改注冊到的總線設備的編碼(圖7-57)。輸入要更改的原碼按【確認】,GST-QKP01顯示并提示輸入新碼,輸入按【確認】,界面顯示OK后返回上一級操作界面。設備編碼修改應在允許的范圍內,修改以后需要重新進行設備注冊以使設置生效。
此時GST-QKP01/P檢修指示燈點亮。
正常運行時應將開關切到正常位、檢修指示燈熄滅。
注意:檢修結束后務必將開關切到正常位,否則系統不能正常工作!
8 故障、異常信息處理和定期檢查
一般性故障處理,見表3。
序號 | 故障現象 | 原因 | 解決方法 |
1 | 開機后無顯示或顯示不正常 | a. 交流輸入保險損壞 b. 電源不正常 c. 與開關板排線連接不良 | a. 更換保險 b. 檢查更換低壓開關電源 c. 檢查連接排線 |
2 | 開機后顯示“主電故障” | a. 無交流電 b. 交流保險管燒斷 | a. 檢查并接好交流電線 b. 更換交流保險管(參數見標簽) |
3 | 開機后顯示“備電故障” | a. 線路連接不良 b. 蓄電池虧電或損壞 | a. 打開電源盒檢查有關接插件 b. 在交流供電的情況下開機8小時以上,若仍不能消除故障則更換電池。 |
4 | 不能注冊外接總線設備 | 總線連接錯誤或不良
| 檢查總線
|
5 | 按鍵無反應 | a. 檢查設置鎖位 b. 內部電路損壞 | a. 檢查鎖位,重新操作 b. 檢修線路板 |
6 | 設備故障 | a. 終端電阻錯誤 b. 連線斷開 c. 該設備損壞 | a. 檢查更正 b. 檢查連線 c. 更換設備 |
7 | 總線故障 | 總線短路 | 檢查線路 |
8 | 時鐘故障、存儲故障等 | a. 環境干擾 b. 或相應部分老化 | a. 檢查接地是否良好 b. 通知我公司技術服務部 |
9 | 無自檢 | a. 電源不正常 b. CPU不工作 | a. 檢查主板電源是否正常 b. CPU安裝是否正常,必要時更換CPU或板子。 |
用戶不能解決的故障和問題,請與供應商或海灣公司技術服務部聯系。
9 注意事項
對GST-QKP01或其控制的氣體滅火設備進行檢修時,必須首先關閉GST-QKP01電源或?qū)z修開關置為檢修狀態以切斷輸出回路的電源!檢修結束后務必將開關切到正常位,否則系統不能正常工作!
無論任何情況下接入電磁閥線圈時必須先用萬用表檢測、確認安全后方可接入,嚴禁違規操作!
為保證安全,控制盤必須正確接地。
GST-QKP01只能由專業技術人員進行維護和維修。
GST-QKP01屬精密電子產品,需專人管理,嚴禁他人隨意觸動。
用戶應認真做好值班記錄,如發生報警或延時啟動,應按說明書中方法進行停動操作,迅速確認火情后酌情處理。處理完畢后做執行記錄,然后按【復位】鍵復位。
我公司負責GST-QKP01的保修,發現問題請及時和我公司技術服務部聯系,用戶不得自行拆開或維修,否則后果自負。
10 產品附件
保險管:AC250V/2A 2個
二極管:IN5408 2個
終端電阻(匹配電阻):4.7k/0.25W 6個
M6膨脹螺栓:3個
說明書:1本
附錄一 整機內部接線示意圖
GST-QKP01控制器內部接線圖
附錄二 控制器的菜單操作目錄說明
海灣消防安全有限公司主營:GST海灣消防報警設備銷售,消防工程施工改造,氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站:http://www.fiberglassmachine.com/;海灣消防服務熱線:4006-598-119
本頁關鍵詞:
上一篇:氣體滅火系統維護保養不足會怎么樣? 下一篇:柜式七氟丙烷氣體滅火裝置安裝調試方法步驟
- 最新動態
- “消防驗收”怎么才能一次通過,常見問題總結!
- 24個裝修項目消防設計問題匯總
- 海灣GST9616點型紅外火焰探測器安裝
- 稻田草坪起火頻發 赫山消防表示:太難了
- 新訓動態|云南省森林消防總隊新訓一大隊嚴密組織階段性驗收考核
- 應急科普丨消防安全知識 牢記于心?
- 火災報警控制器、消防聯動控制器引入線敷設示范
- 住建部回復:消防應急燈具是否可以采用嵌頂式安裝
